Láncfeszítő és láncvezető

A SPEEDHUB-nak egyetlen ritzele van, ezért a lánc hosszát nem a váltó, hanem a váz vagy egy láncfeszítő igazítja. Ha a lánc a vázzal — eltolható Rohloff OEM vázvéggel, vízszintes vázvéggel vagy excentrikus középcsapággyal — nem feszíthető, láncfeszítő kell. Rugózott hátsó villánál mindig.

A Rohloff láncfeszítő

A Rohloff láncfeszítő (cikkszám: 8250) 10 láncszemnyi különbséget tud felvenni, és a váz váltófülébe csavarozódik. Oldalirányú helyzetét távtartó alátétekkel állítod a láncvonalra.

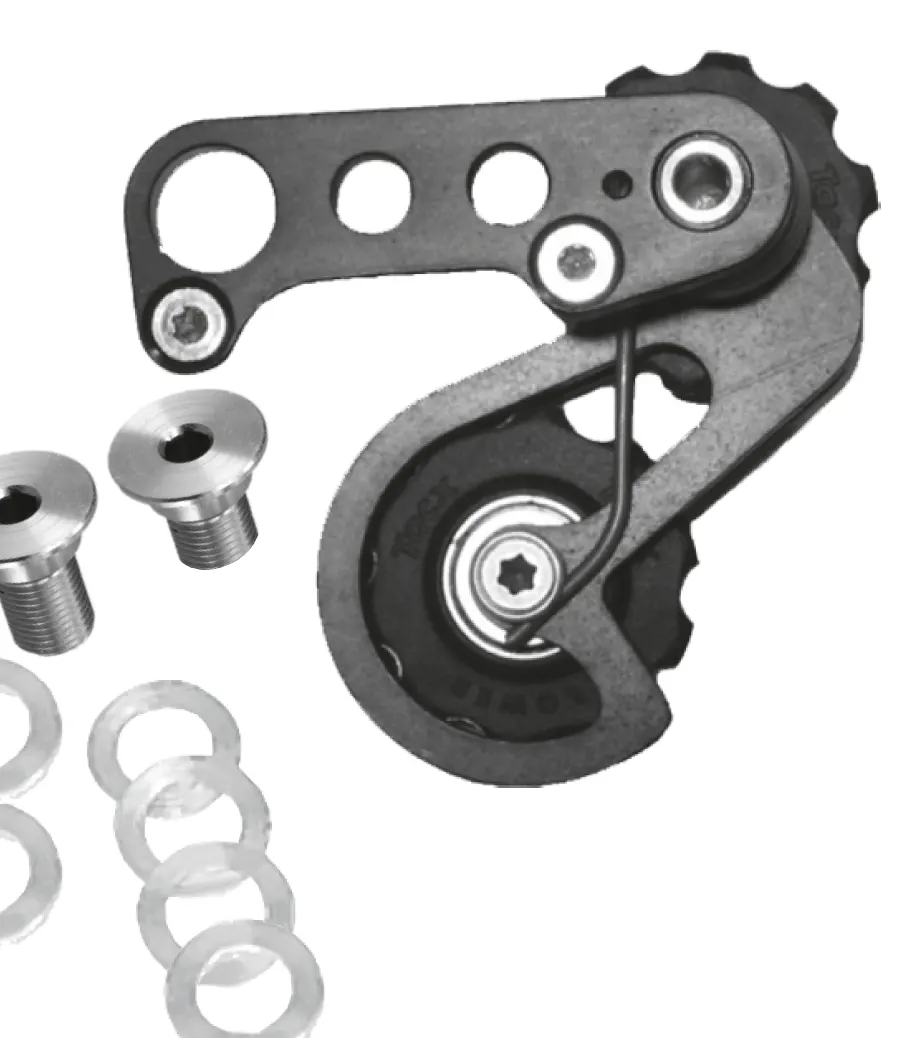

A csomagban van egy hosszú és egy rövid rögzítőcsavar, valamint hat távtartó alátét (4 × 1 mm, 2 × 3 mm), ezekből 1 és 10 mm között bármilyen vastagság összeállítható. A szükséges vastagság (B) a vázvég vastagságától (A) és a láncvonaltól függ:

Vázvég vastagsága (A)	B, 54 mm láncvonal	B, 57–58 mm láncvonal
4 mm	6 mm	10 mm
5 mm	5 mm	9 mm
6 mm	4 mm	8 mm
7 mm	3 mm	7 mm
8 mm	2 mm	6 mm
9 mm	1 mm	5 mm
10 mm	0 mm	4 mm

A 54 mm-es láncvonal a régi, csavaros 15–21 fogú ritzeleké; a 57–58 mm-es a dugós ritzeleké és a csavaros 13 fogúé.

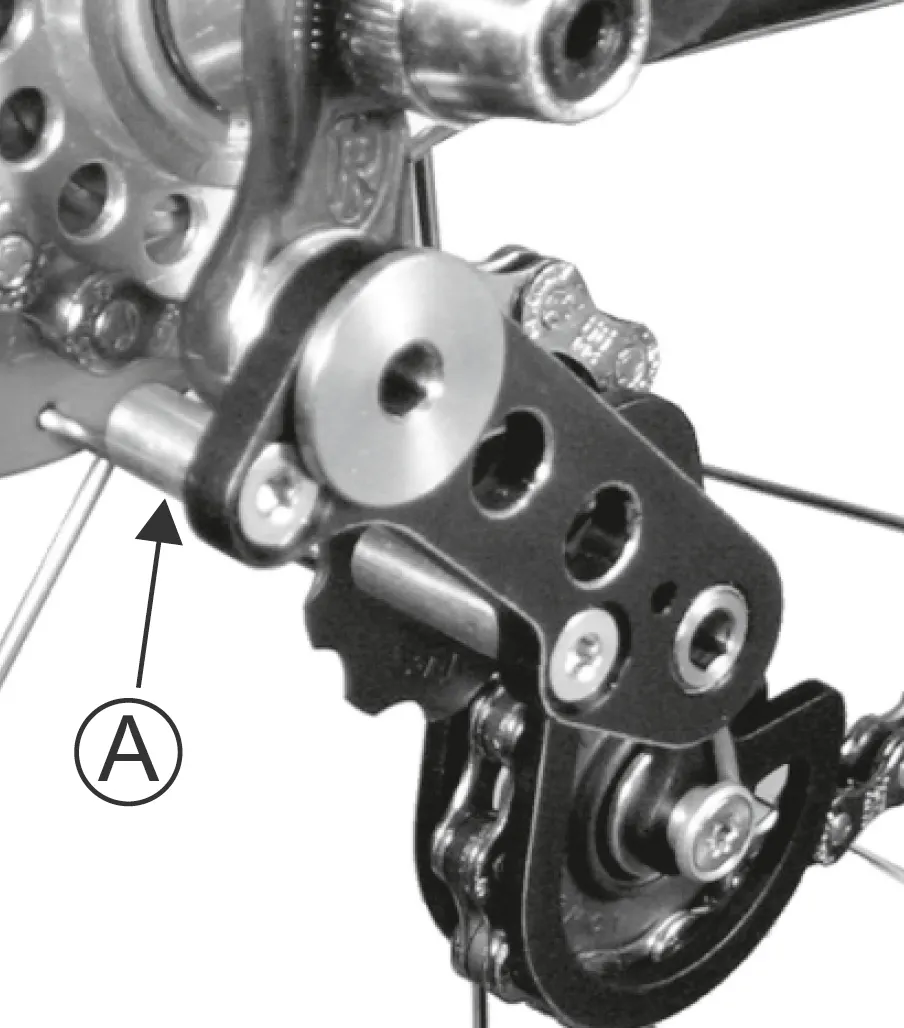

1. Csavarozd fel a láncfeszítőt a váltófülre úgy, hogy az A csap a váltófül ütközőjéhez illeszkedjen (imbusz SW5, 8 Nm, a csavart enyhén zsírozd be).

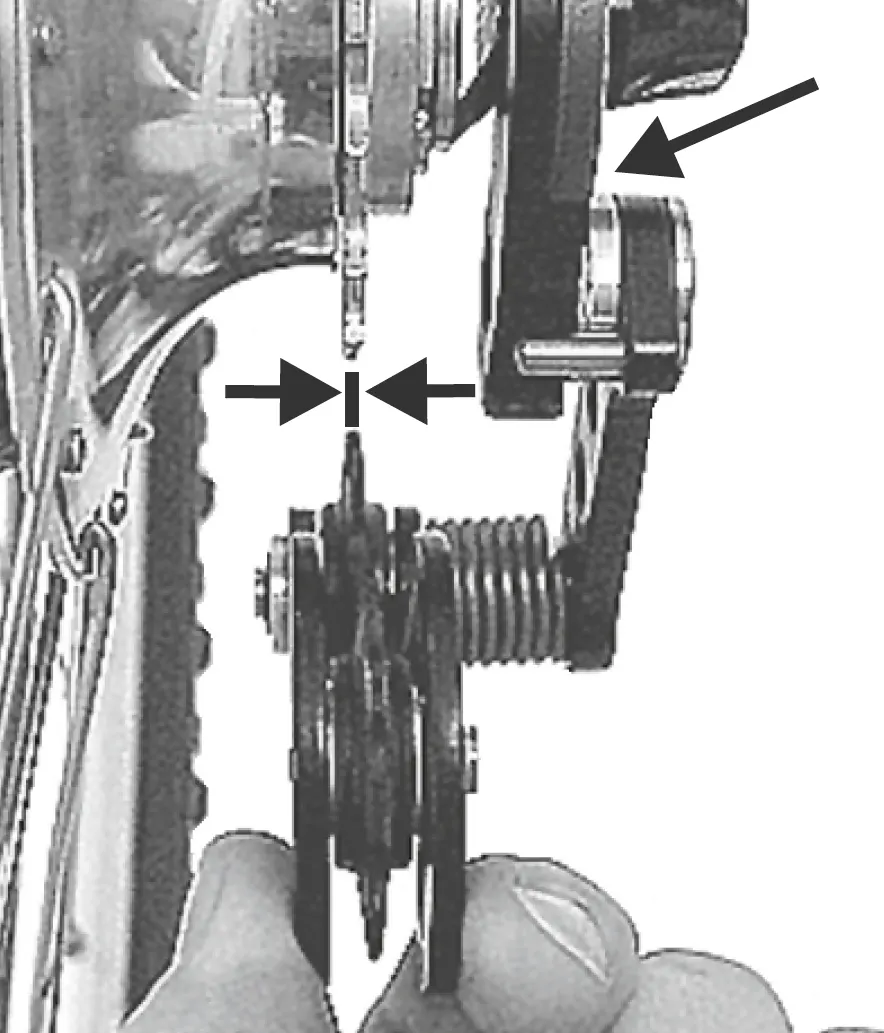

2. Ellenőrizd, hogy a felső feszítőgörgő egy vonalban áll-e a ritzellel. Ha nem, tegyél be vagy vegyél ki távtartó alátétet.



Figyelem

7 mm-nél vékonyabb vázvégnél, 13 fogú csavaros vagy dugós ritzellel (57 mm-es láncvonal) a hosszabb rögzítőcsavar kell (cikkszám: 8255).

A lánc hossza

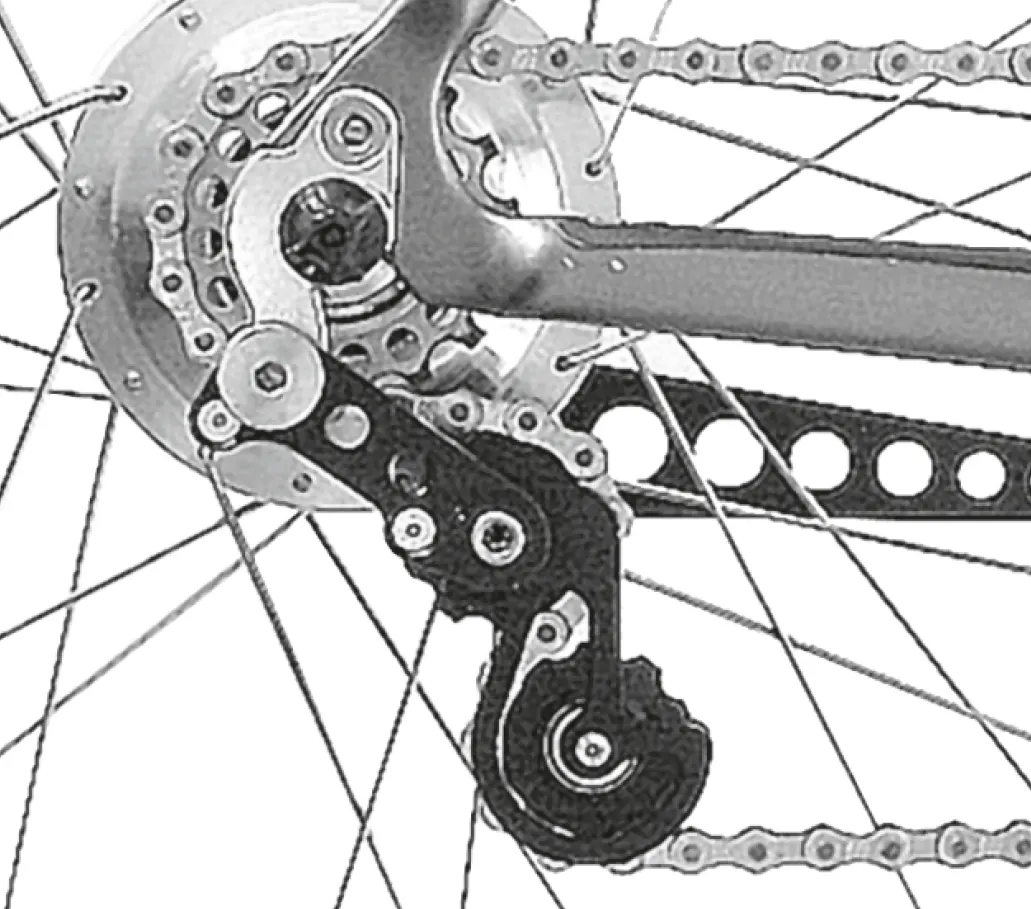

1. Vezesd az új láncot a lánckerékre, a ritzelre és át a láncfeszítőn.

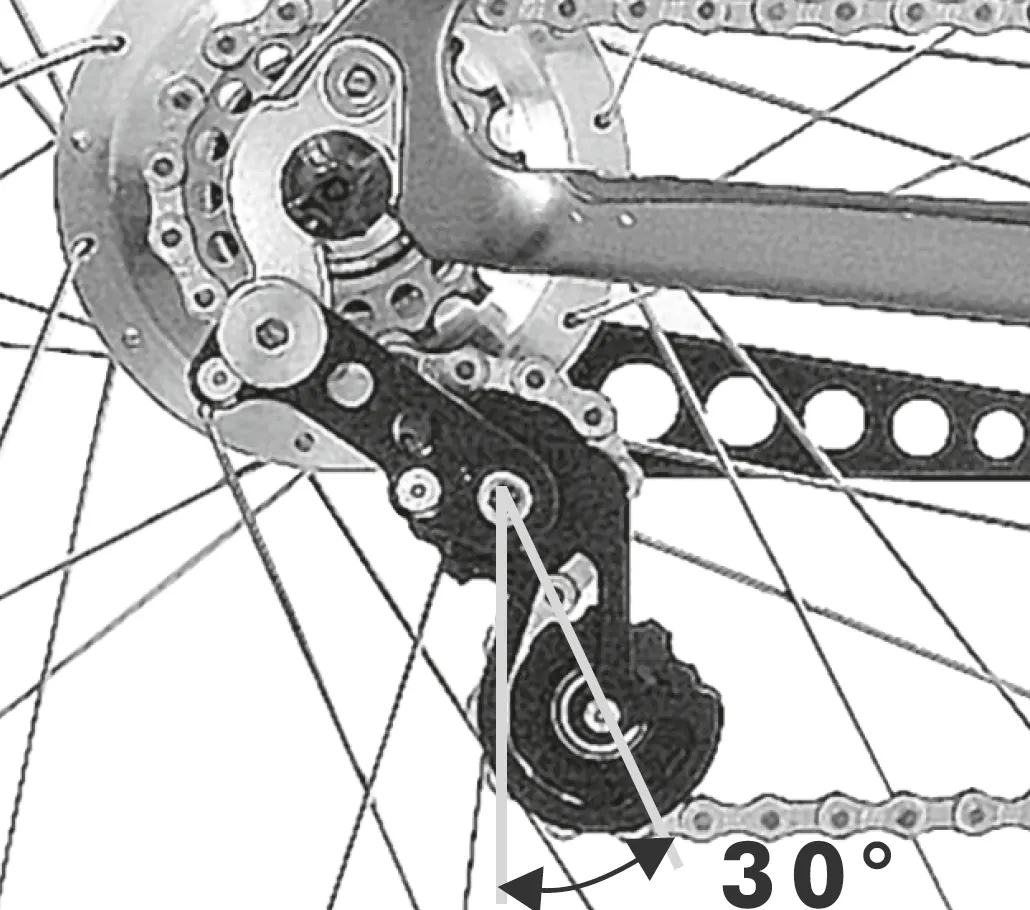

2. Merev hátsó villánál úgy válaszd meg a hosszt, hogy a láncfeszítő kalitkája függőlegesen lefelé, vagy legfeljebb 30°-kal előre mutasson.



3. Rugózott hátsó villánál nyomd össze a rugózást ütközésig (például a rugóstag kiszerelésével). Ha az alsó görgő magasabbra kerül a felsőnél, vagy a kalitka a láncvillának ütközik, a lánc túl rövid — hosszabbítsd meg.

Tipp

A rugószárat a rögzítési pontjából kiakasztva a láncfeszítő elengedhető — így könnyebb feltenni a láncot.

Láncfeszítő nélkül (eltolható vázvég, hosszú vízszintes vázvég, excentrikus középcsapágy): állítsd a feszítést a legrövidebb lánchosszra, vedd ki a fölösleges láncszemeket, és zárd a láncot a gyártó előírása szerint. Utána feszítsd meg annyira, hogy éppen ne lógjon be — és ezt rendszeresen ellenőrizd. A lánc legyen kb. 5 mm-t lazítható; a túl feszes lánc a szabadonfutót is nehézzé teszi.

DH láncfeszítő

A Rohloff DH láncfeszítő (cikkszám: 8245) downhillra készült: 10 szemnyi kapacitású, de rövidebb lengőkarral, amely elfordulás ellen biztosítva csavarozódik a váltófülre. Így a felső görgő nagyon közel fut a ritzelhez, és a lánc szélsőséges helyzetben is biztosan befut. A csomagban hét távtartó alátét (4 × 1 mm, 2 × 3 mm, 3 × 0,2 mm) és két rögzítőcsavar van.

• A láncvonalra ugyanúgy állítsd, mint a normál láncfeszítőt.
• A lengőkar külső oldala és a csavarfej közé tegyél 4 × 0,2 mm-es vagy 1 × 0,5 mm-es alátétet — ez rögzíti a lengőkart a csavar meghúzásakor.
• Lazítsd meg a rögzítőcsavart, és fordítsd a lengőkart addig, amíg a ritzel fogai és a felső görgő között kb. 1 mm rés marad; húzd meg (SW5, 8 Nm).
• A hátsó kerék kiszereléséhez a rögzítőcsavart ki kell oldani.

Láncvezető

Minden láncfeszítős kerékpárhoz láncvezető kell az első lánckeréknél, különben a lánc leeshet.

Rohloff CC láncvezető (cikkszám: 8290) — 52–62 mm-es láncvonalhoz állítható, a nyeregcsőre szerelhető, a felső láncág magasságában.

• 36 mm-nél vékonyabb nyeregcsőhöz a három mellékelt szűkítőgyűrű egyike kell — 28,6, 31,8 vagy 34,9 mm-es csőhöz a hozzá illő —, a felső láncág magasságában a csőre pattintva.
• A szűkítőgyűrűs nyeregcső és a lánckerék belső oldala közötti X távolság adja a beállítólemezek számát; a két rögzítési ponton a lemezek számának és vastagságának egyeznie kell:

X	1 mm-es lemez	2 mm-es lemez
33 mm	1	0
34 mm	0	1
35 mm	1	1
36 mm	0	2
37 mm	1	2
38 mm	0	3
39 mm	1	3
40 mm	0	4
41 mm	1	4
42 mm	2	4

• A csavarok M4×20 és M4×35, TX20, enyhén zsírozva, 3 Nm. A szűkítőgyűrű nyitott oldala a két szorítóbilincs közötti résbe kerüljön.
• A hátsó távtartó persely és a lánckerék fogai között kb. 5 mm maradjon, és a lánc a vezetőlemezek közepén fusson.

Rohloff DH láncvezető (cikkszám: 8291) — az agy ritzelénél akadályozza meg, hogy a lánc befelé, az agyházra essen, és védi is a házat. Csak 55 mm-es láncvonalú ritzellel használható — 13 fogú csavaros vagy 57 mm-es dugós ritzellel nem.

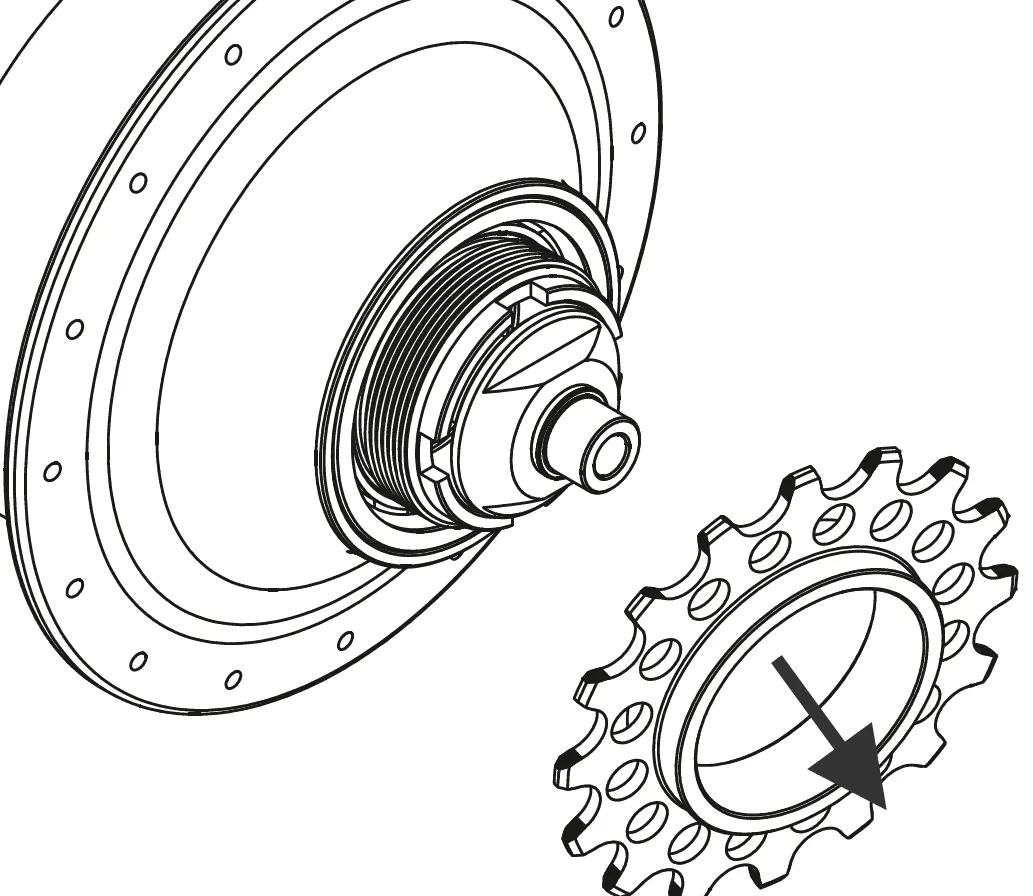

1. Szereld le a ritzelt, tisztítsd meg, és zsírozd be a menetét.

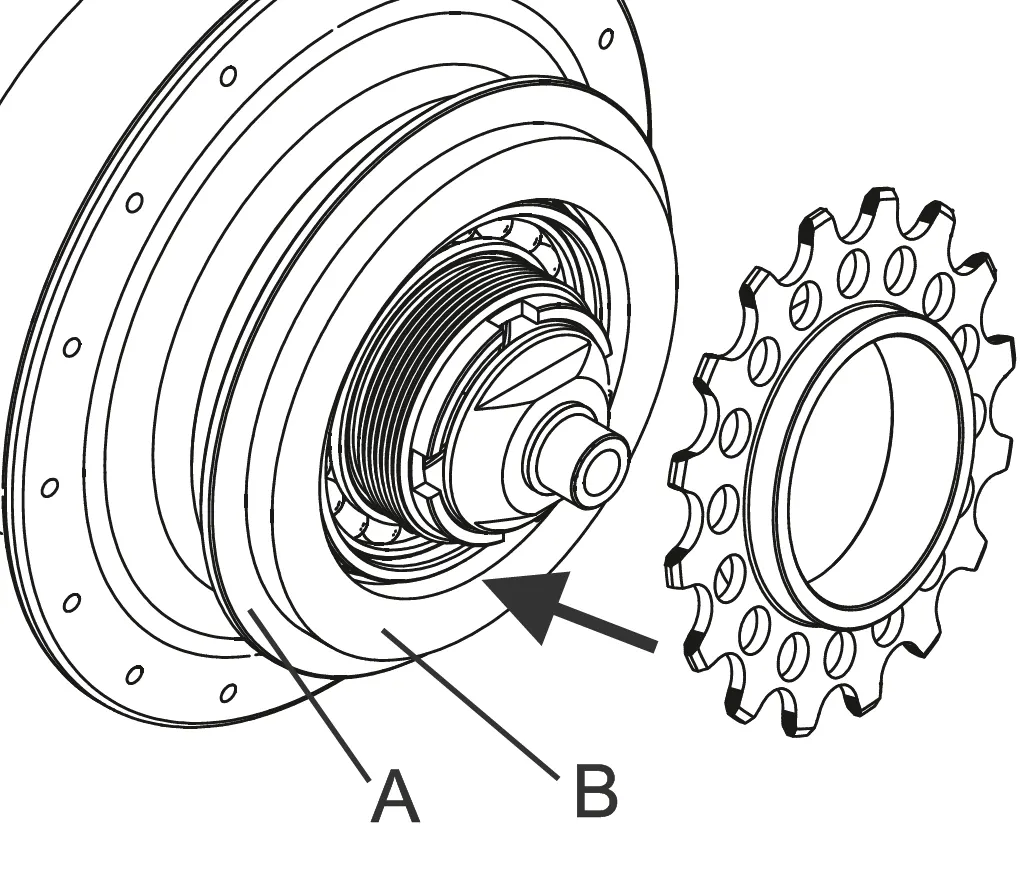

2. Tedd a házra az A láncvezetőt és a B szerelőgyűrűt, csavard fel a ritzelt kézzel szorosra — a szerelőgyűrű tartja a vezetőt a helyes távolságban.

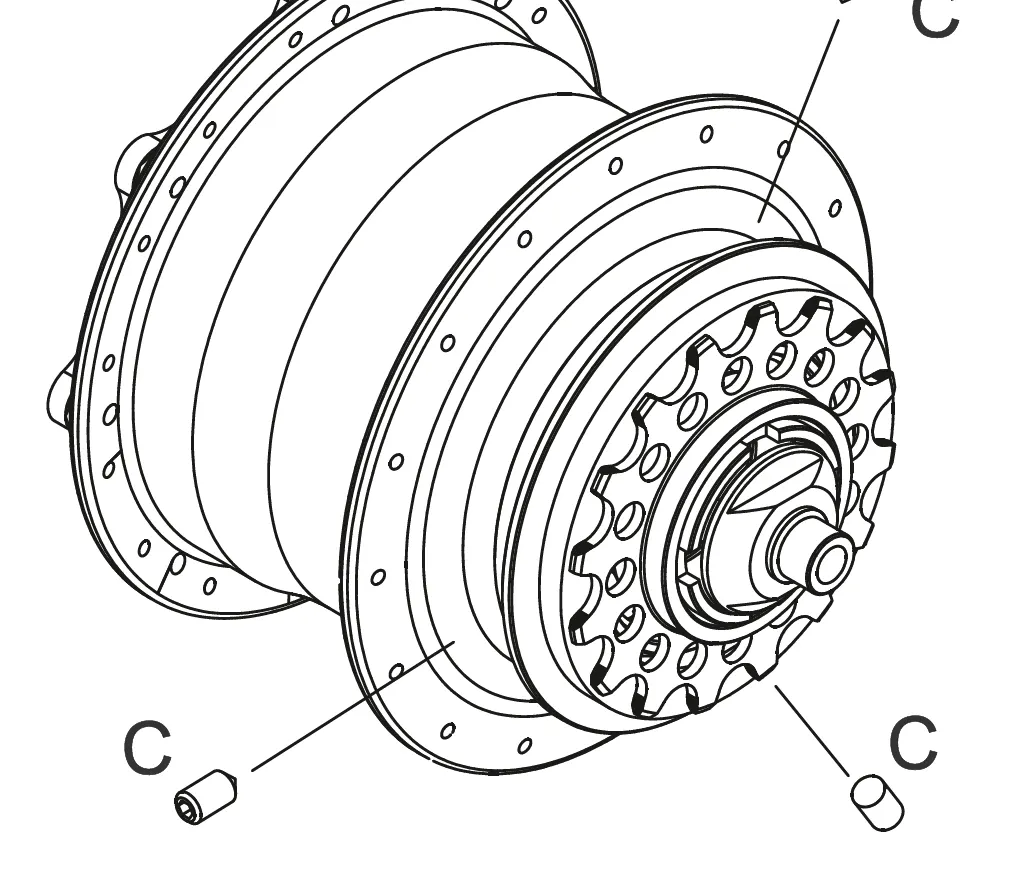

3. Lásd el a három C menetes csapot (M4×8, imbusz SW2) csavarrögzítővel, csavard be egyenletesen, amíg a hegyük a házhoz ér, majd húzd meg őket még egy fordulattal — a hegyük belefúródik a házba.



4. Lazítsd meg a csapokat fél fordulattal, csavard le a ritzelt, vedd ki a szerelőgyűrűt — a csapok hegye maradjon a kialakult mélyedésben —, majd húzd meg a csapokat egyenként ¾ fordulattal.

5. Zsírozd be a ritzel menetét, és csavard fel szorosan a ritzelt.
