A12 kerék ki- és beszerelése

Az A12 keréknél nincs gyorszár és nincs tengelyanya: két M7-es csavar tartja a kereket, a vázadra méretezett perselyeken és alátéteken át. A ki- és beszerelés ezért egyszerű, de egy szabályt mindig be kell tartani: minden persely és alátét pontosan oda kerül vissza, ahonnan kijött.

Kiszerelés

1. Válaszd le a váltóvezérlést az agyról — külső váltóvezérlésnél kapcsolj 14. fokozatba, és vedd le a bowdendobozt; E-14-nél kapcsold ki az e-bike rendszert, és bontsd a dugós csatlakozást.
2. Lazítsd meg a bal és a jobb rögzítőcsavart. A Nord-Lock alátétek jól hallható kattanással nyílnak.
3. Csavard ki a csavarokat, és vedd ki a kereket.
4. A vázvégekben maradt laza alkatrészeket oldalanként külön, a helyes sorrendben tedd félre a visszaszerelésig — az L és R jelölés a tasakon segít.

Beszerelés

1. Vezesd be a kereket az átütőtengelyes vázvégekbe. Ügyelj a nyomatéktámasz és a váz (illetve adapter) helyes kapcsolódására, és arra, hogy a féktárcsa a féknyeregbe kerüljön. Eltolható vázvégnél vagy excentrikus középcsapágynál a lánc- vagy szíjfeszítést ne lazítsd meg.

2. A perselyeket és alátéteket tedd vissza úgy, ahogy kijöttek. Az O-gyűrűt — ha van az eredeti alkatrészen — ne építsd be.

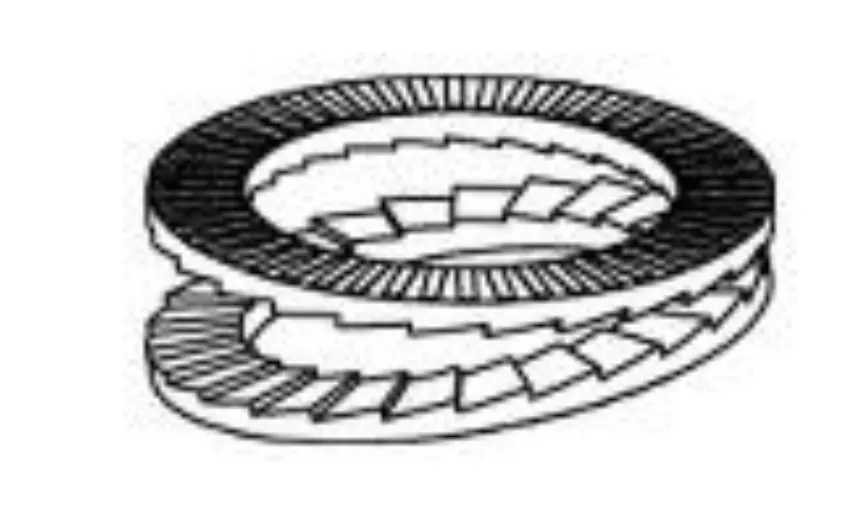

3. Ellenőrizd a Nord-Lock alátéteket: a két fél fogazása befelé, egymás felé nézzen.



4. Tedd fel a Nord-Lock alátétet a rögzítőcsavarra, dugd át a perselyen, és kézzel csavard be legalább két fordulatnyit a tengely belső menetébe — mindkét oldalon. Ha a nagy lánc- vagy szíjfeszesség miatt nem megy, most lazítsd meg a feszítést.

5. Húzd meg a két csavart felváltva és fokozatosan (imbusz SW5, 15–20 Nm).

6. Ha lazítottál, feszítsd meg a láncot vagy szíjat a gyártó előírása szerint, és ellenőrizd, hogy a kerék könnyen forog.

Csavarkészletek

Készlet	Tartalom	Melyik vázhoz
8569	2 × M7×30×1 csavar (ezüst), 4 Nord-Lock	142, 177, 197 mm
8569B	1 × M7×30×1 (ezüst, bal), 1 × M7×36×1 (fekete, jobb), 4 Nord-Lock	148 mm Boost, illetve 142, 177, 197 mm UDH váltófüllel
8569U	1 × M7×30×1 (ezüst, bal), 1 × M7×42×1 (sárgás, jobb), 4 Nord-Lock	148 mm Boost, UDH váltófüllel

Figyelem

A Nord-Lock alátéteket négy nyitás után újakra kell cserélni (cikkszám: 8574: 4 db). Ha bármelyik persely vagy alátét elveszett, ne szereld be a kereket — a tulajdonosi kártya matricáján lévő cikkszámokkal utánrendelhető.

Kerékfűzésnél

A centírozóállványba fogáshoz a két mellékelt M7-es csavart kézzel, ütközésig csavard be a tengely két végébe (R és L jelű tasak).

Az A12 rendszer hátteréről: Az A12 rendszer.
