A hátsó kerék kiszerelése
A SPEEDHUB-os hátsó kerék mindig ugyanabban a sorrendben jön ki:
- a váltóvezérlés leválasztása,
- a tengely — és ha van, a hosszú nyomatéktámasz — kioldása,
- a kerék kivétele.
A visszaszerelés fordított sorrendben megy: A hátsó kerék beszerelése. A12 tengelynél lásd: A12 kerék ki- és beszerelése.
1. A váltóvezérlés leválasztása

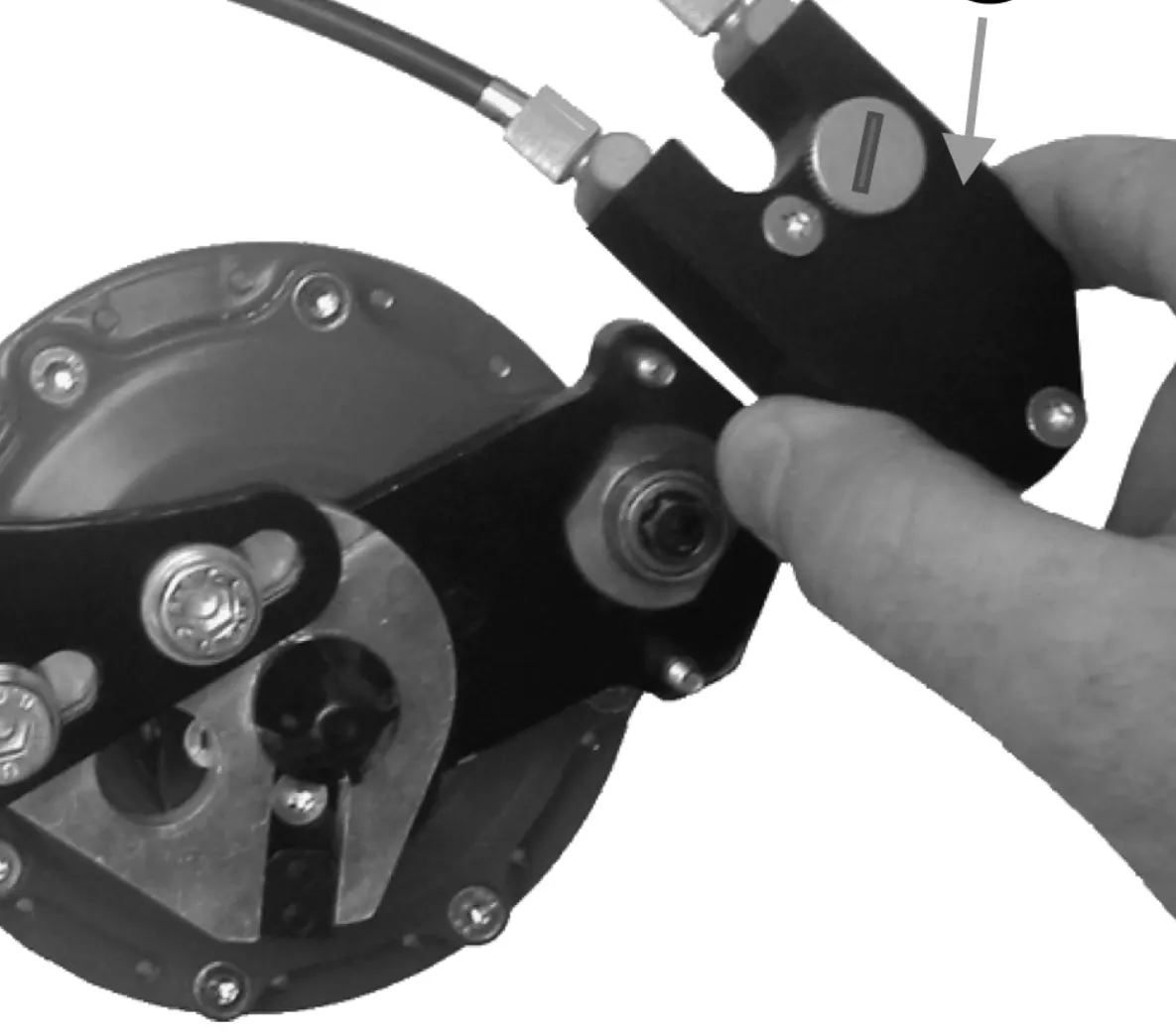

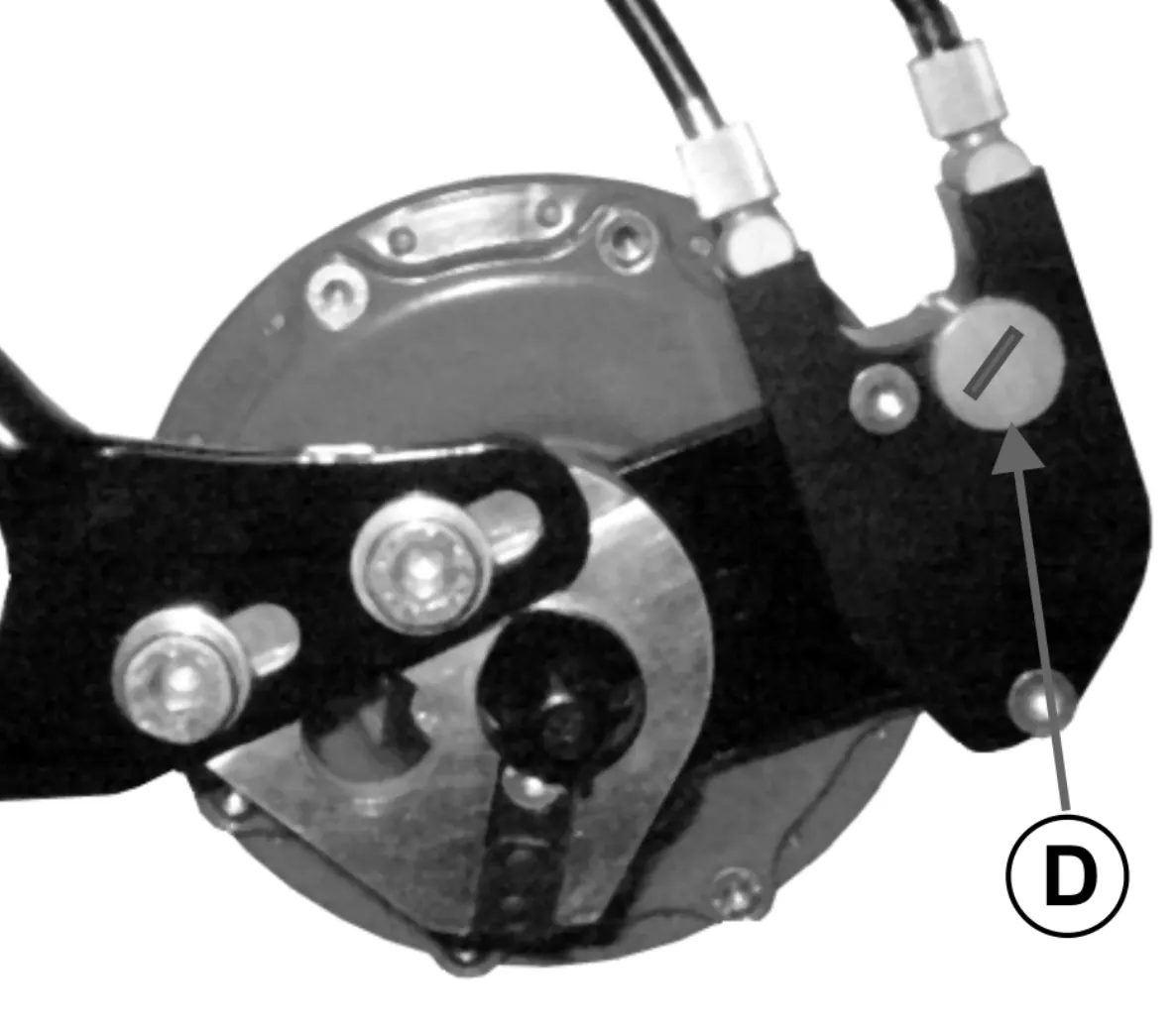

Section titled “1. A váltóvezérlés leválasztása”Külső váltóvezérlés. Kapcsolj a markolattal 14. fokozatba — így a bowdendoboz később ugyanabban a helyzetben kerül vissza. Csavard ki a D recés csavart, és húzd le az E bowdendobozt.
Belső váltóvezérlés. Kapcsolj egy középső fokozatba, így a bajonettzárak jól elérhetők. Fordítsd el egymáshoz képest 90°-kal a bajonettcsúcsot és a bajonettzárat, és húzd szét őket. Ne a rugókat fogd — mellettük fogd meg, különben nehezebben nyílik.
E-14. Kapcsold ki az e-bike rendszert, tisztítsd meg a csatlakozás környékét, és a dugót és az aljzatot közvetlenül megfogva, egyenesen húzd szét — ne a kábelt húzd, és ne forgasd vagy törd a csatlakozást. A bontott csatlakozást védd a szennyeződéstől.
2. A tengely kioldása

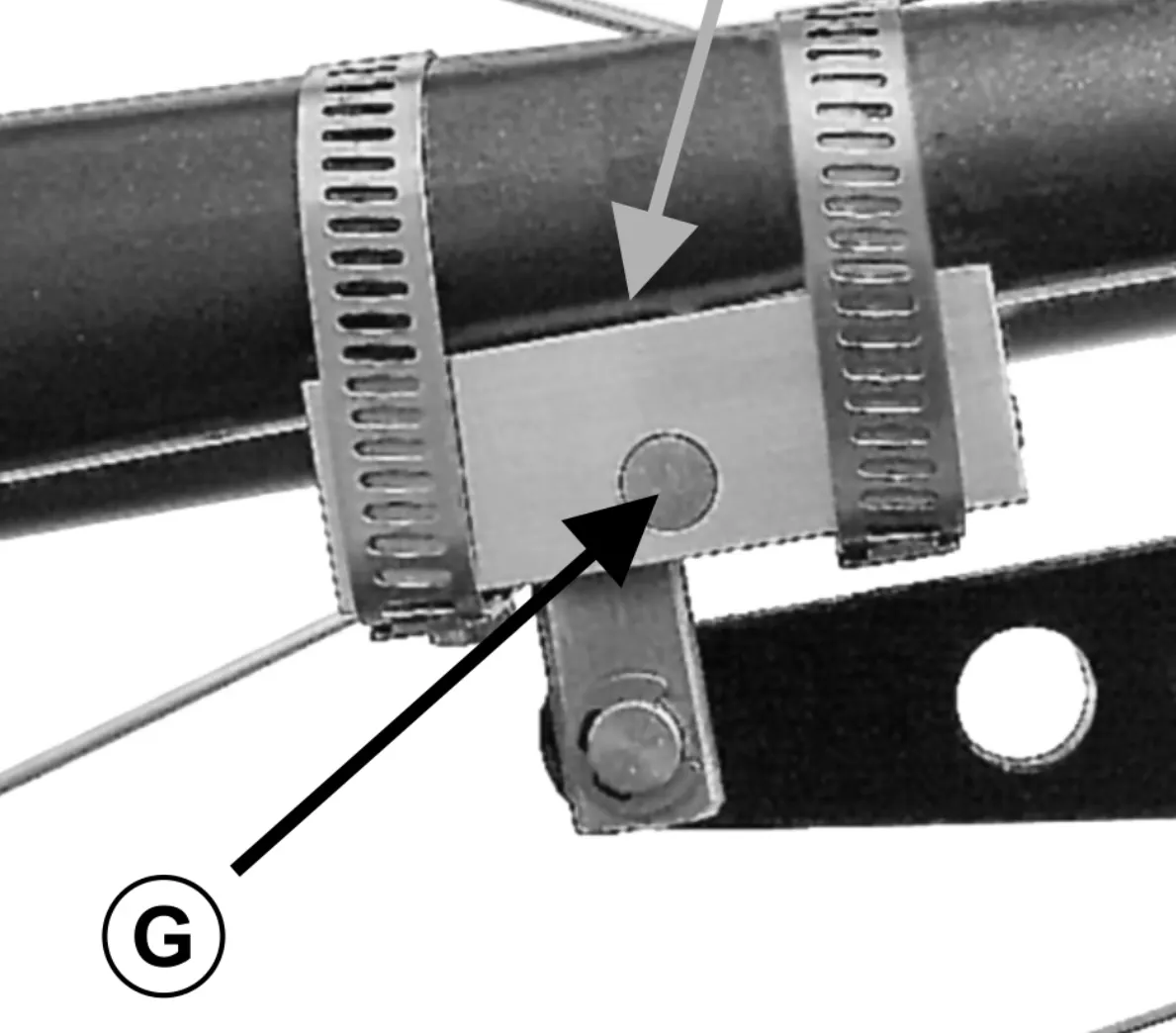

Section titled “2. A tengely kioldása”CC, hosszú nyomatéktámasszal. Nyisd ki az F gyorszárat: nyomd a váz belső oldalán kiálló G zárócsapot kifelé.

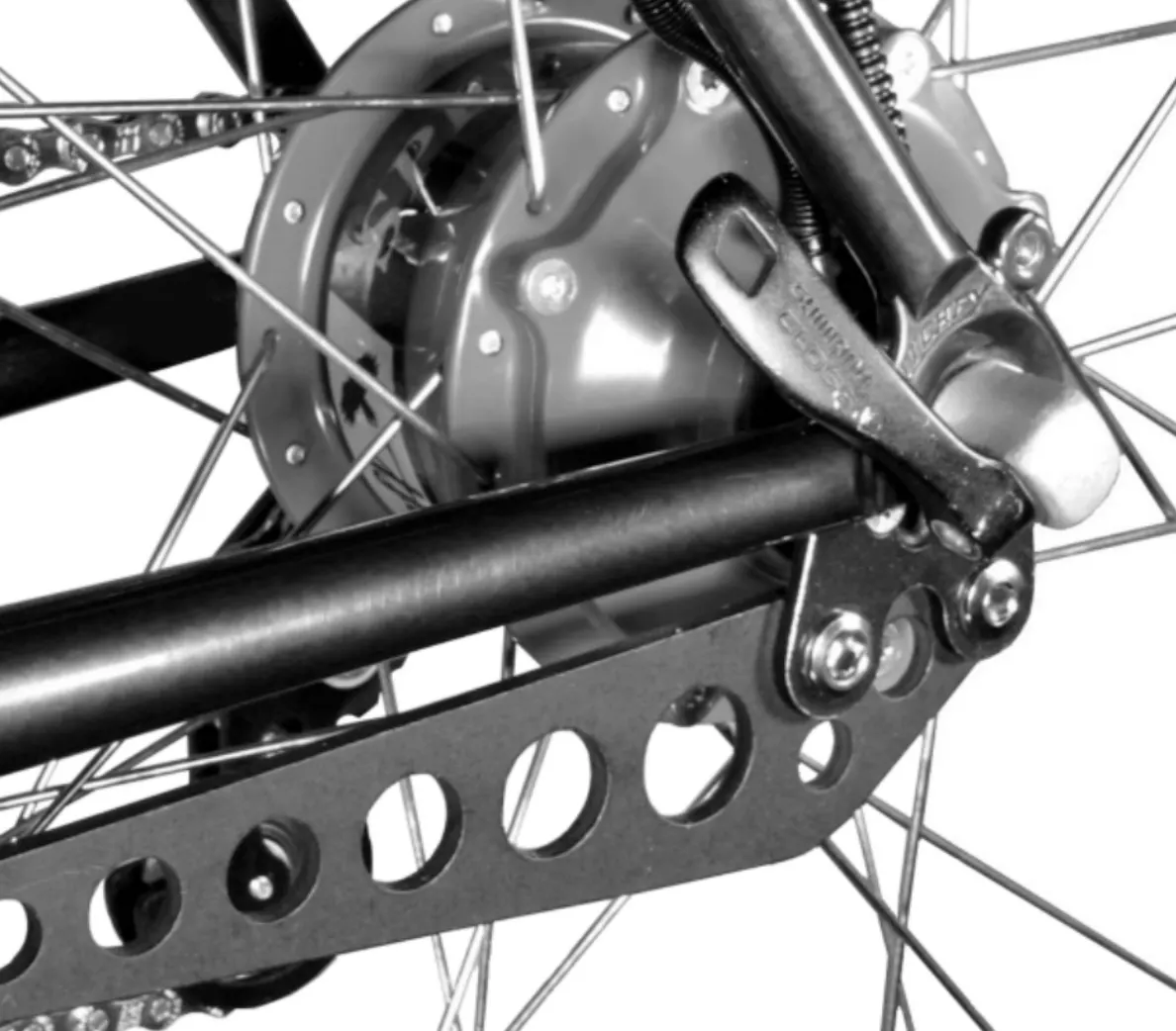

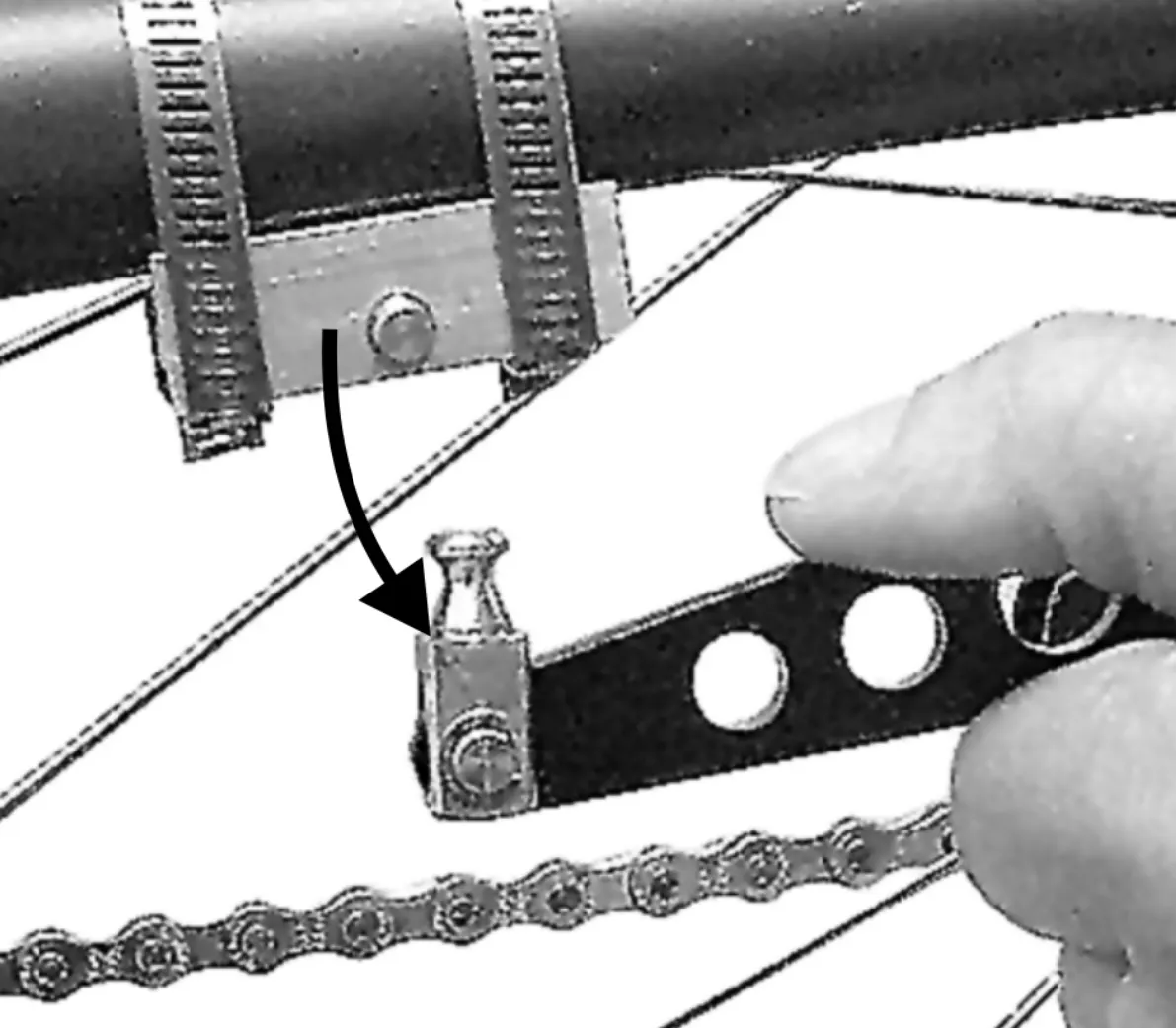

Utána nyisd ki a tengely gyorszárát, és fordítsd ki a támaszt az ellentartóból.
TS, hosszú nyomatéktámasszal. Csavard ki a vázbilincs rögzítőcsavarját (imbusz SW4), majd lazítsd meg mindkét tengelyanyát (villáskulcs SW15).
OEM, OEM2 és PM tengelylap. Külön támaszt nem kell oldani: elég nyitni a tengely gyorszárát (CC), illetve lazítani a tengelyanyákat (TS).
3. A kerék kivétele

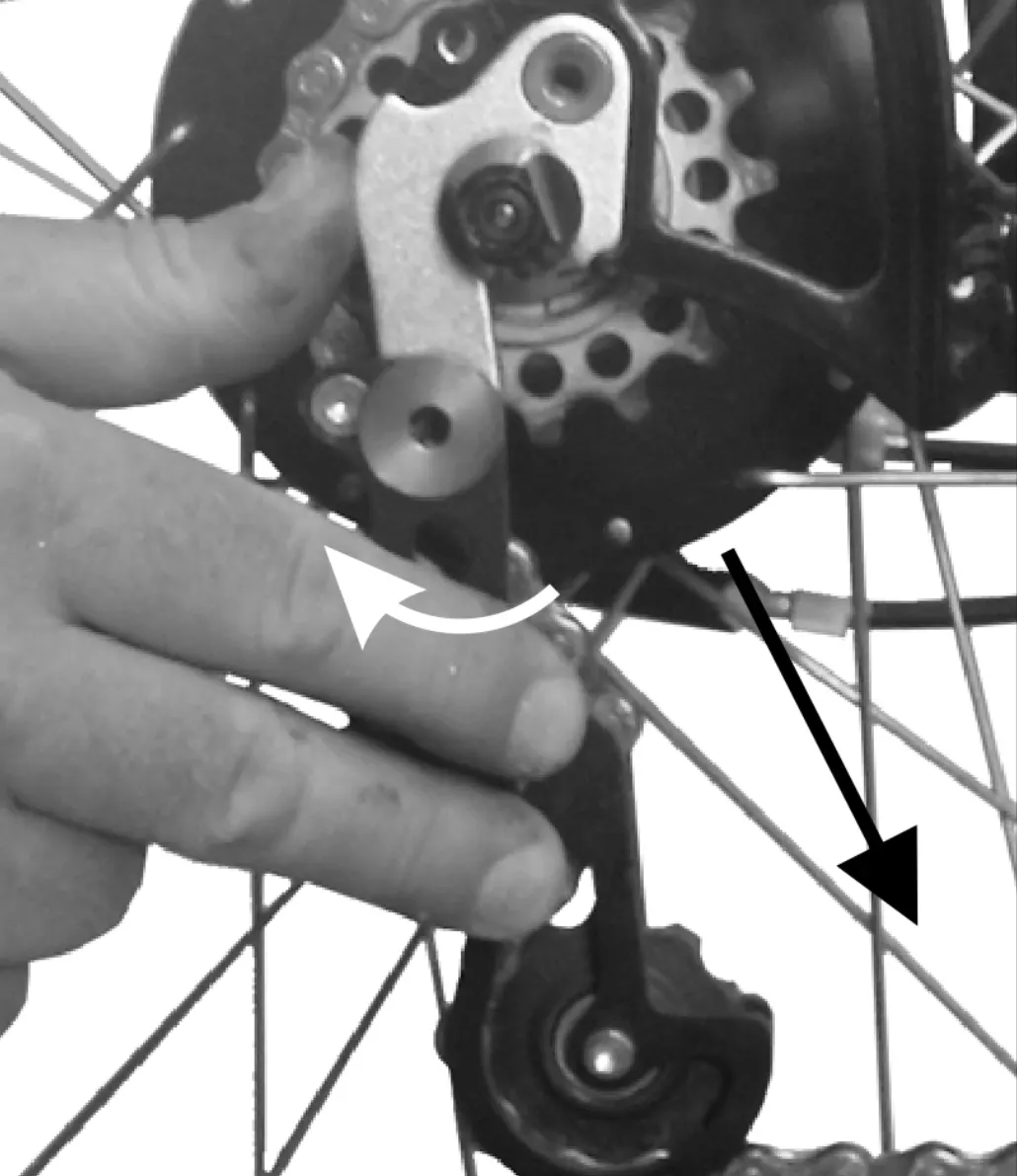

Section titled “3. A kerék kivétele”Vedd ki a kereket a vázvégekből, és vedd le a láncot a ritzelről.
- OEM: a tengelycsap és a támasztóblokk együtt csúszik ki a vázvég hosszú hasítékán.
- OEM2 és PM: a tengelycsap kicsúszik a vázvégből, a tengelylap villája kiakad a SPEEDBONE, MonkeyBone, PM Bone vagy támasztócsavar csapjáról.
Gyakori kérdések
- Miért kell 14. fokozatba kapcsolni a kerék kiszerelése előtt?
- Külső váltóvezérlésnél a bowdendoboz egy hatlapú csatlakozással kapcsolódik az agyhoz. Ha leszereléskor és visszarakáskor is 14. fokozatban van a markolat, a csatlakozás ugyanabban a helyzetben áll össze, és utána mind a 14 fokozat kapcsolható.
