Féktárcsa: felszerelés és csere

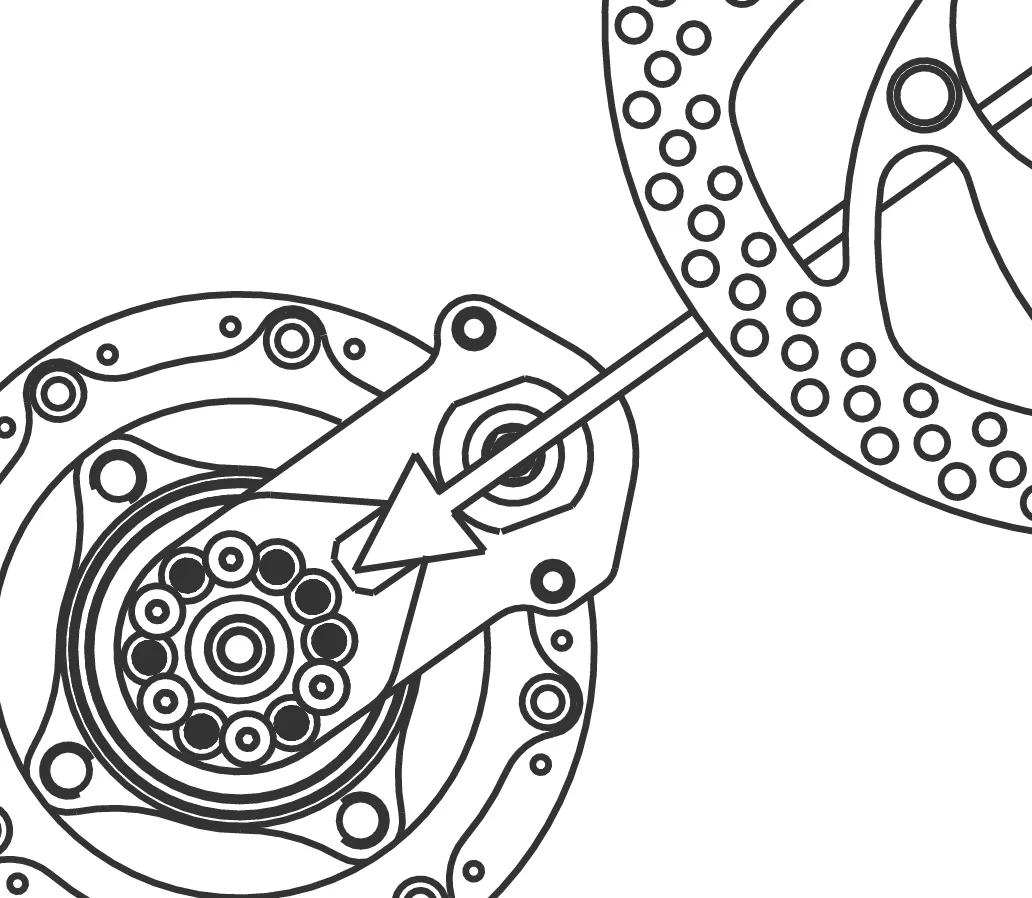

A SPEEDHUB tárcsafék-befogása 52 mm-es központosító átmérőjű, a négy rögzítőcsavar 65 mm-es osztókörön ül. A féktárcsát a fékedhez illően külön kell rendelni. A tárcsa a váltóházon át kerül a helyére, ezért a cseréjéhez a tengelylapot általában le kell venni.
A régi tárcsa leszerelése
Section titled “A régi tárcsa leszerelése”-
Szereld ki a kereket (A hátsó kerék kiszerelése), és jelöld meg a tengelylap állását.
-

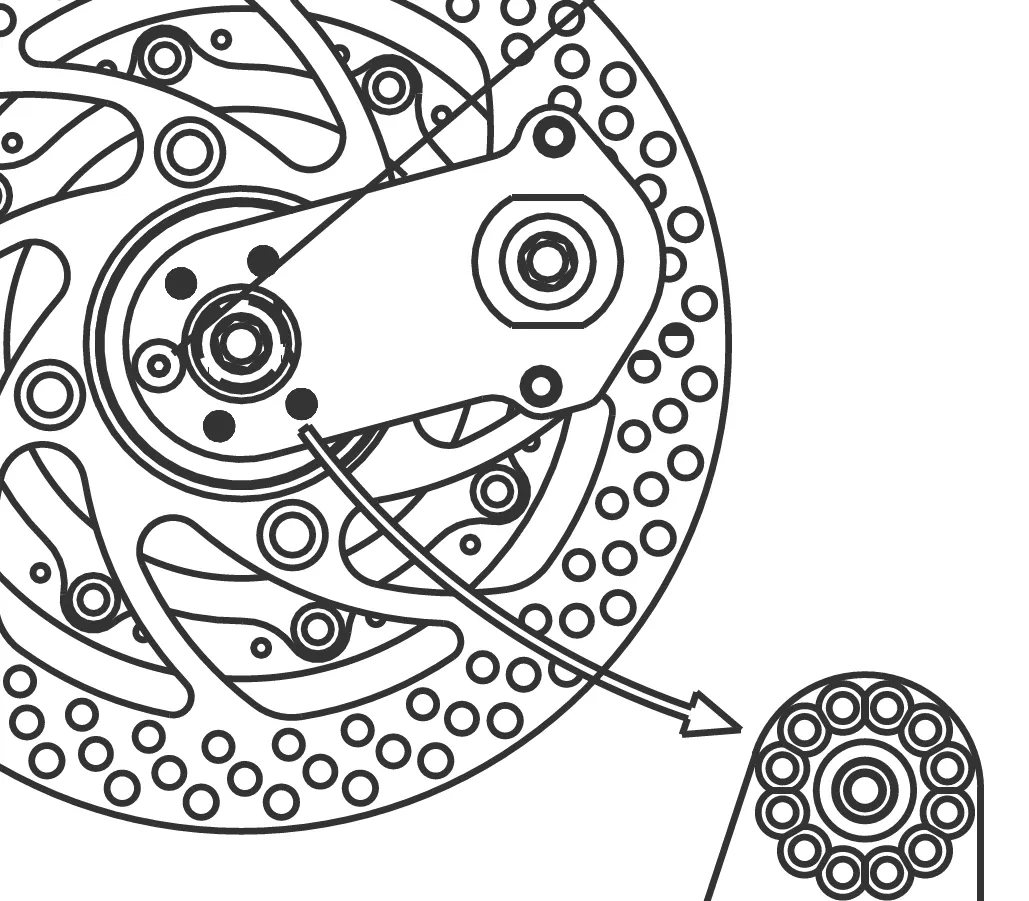

Csavard ki az öt tengelylap-csavart (M4×25, TX20), billentsd meg és vedd le oldalra a tengelylapot, majd egy tengelylap-csavarral (L) rögzítsd a váltóházat.
-

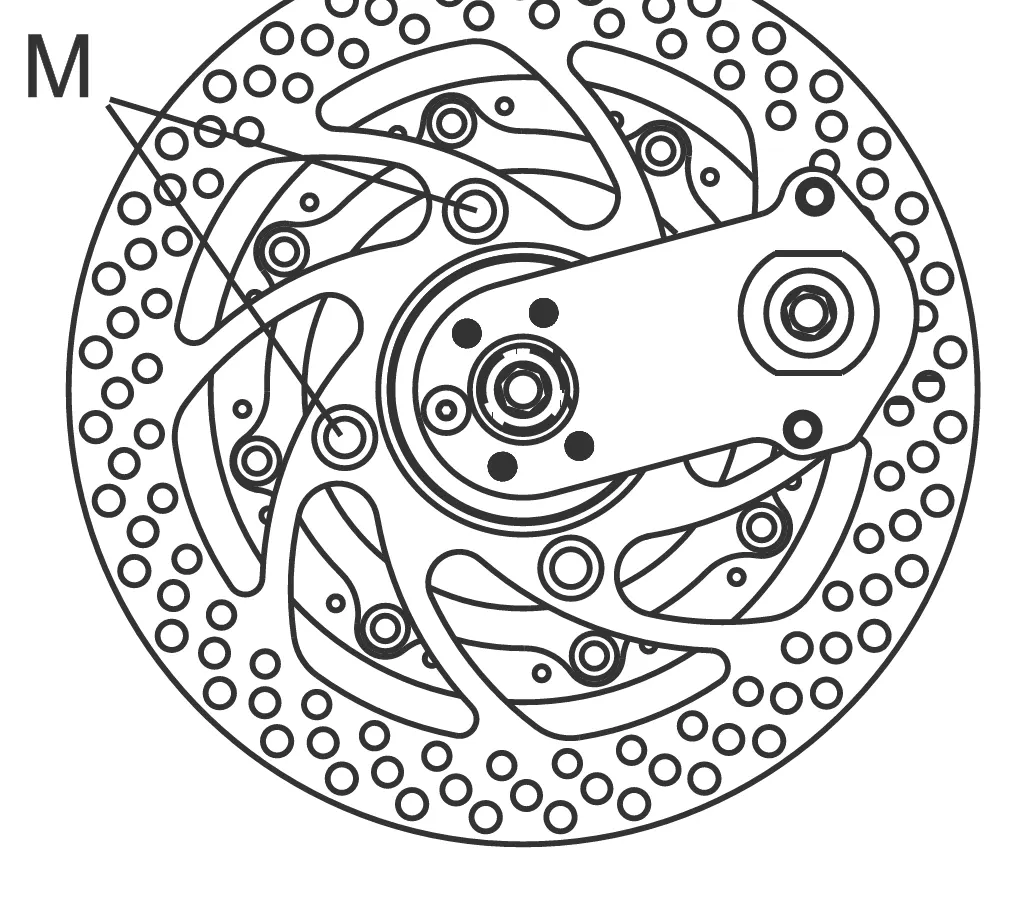

Lazítsd meg a négy rögzítőcsavart (M: M8×0,75×8,5, imbusz SW5), vedd le a tárcsát a központosító peremről, és húzd le a váltóházon át.
Az új tárcsa felszerelése
Section titled “Az új tárcsa felszerelése”-
Vezesd át az új tárcsát a váltóházon, és tedd a hajtóműfedél központosító peremére. Figyelj a forgásirányra!
-

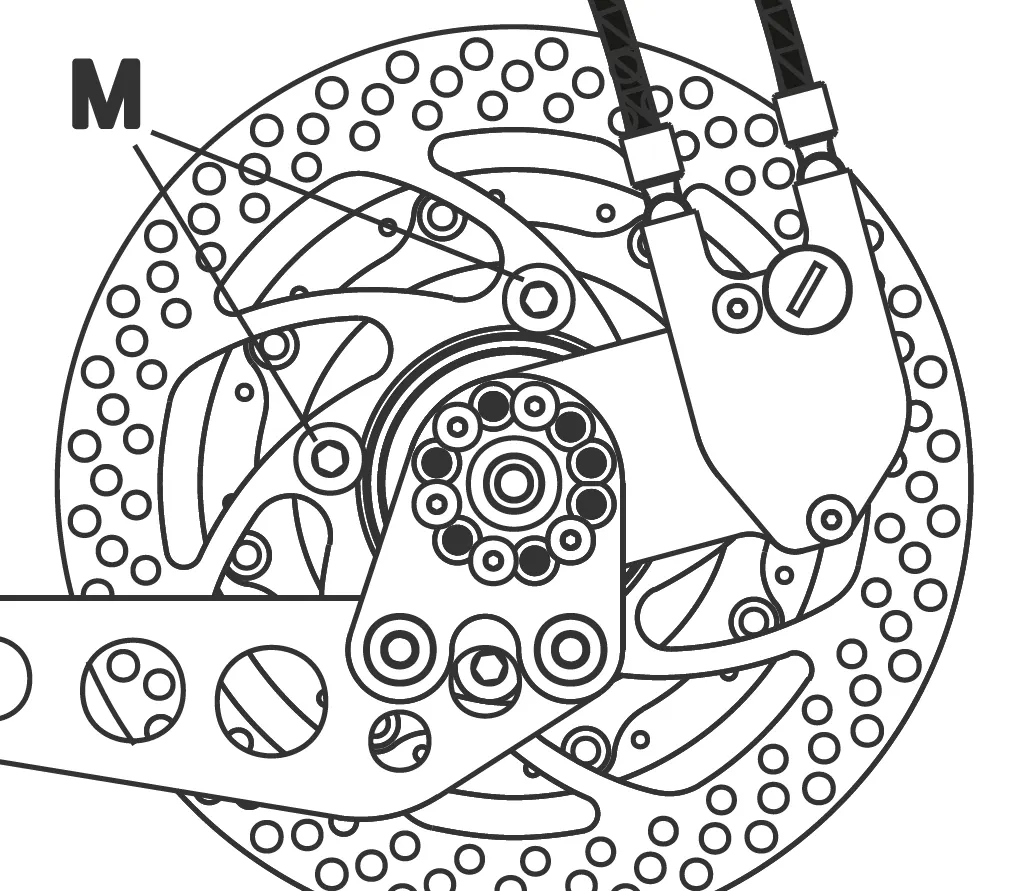

Húzd meg a négy rögzítőcsavart 10 Nm-rel — szárazon, zsír és csavarrögzítő nélkül. Az M8×0,75-ös finommenet önzáró, külön biztosítás nem kell, és nyomatékosan javasoljuk, hogy csavarrögzítőt ne használj.
-
Vedd ki az L csavart, tedd vissza a tengelylapot a megjelölt állásba, és húzd meg az öt csavart (TX20, 3 Nm).
Kopási határ
Section titled “Kopási határ”

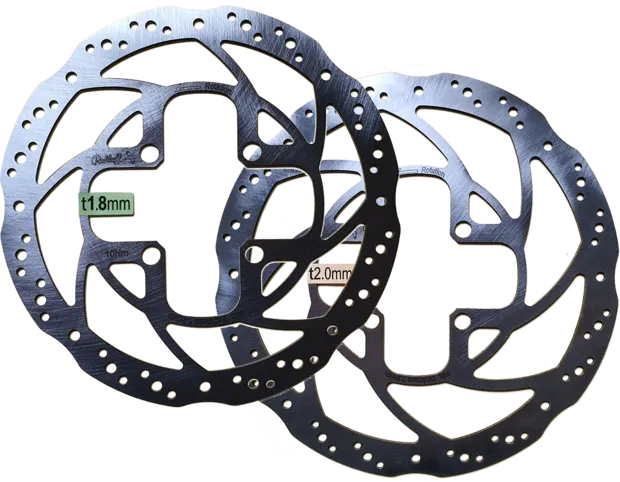

A Rohloff féktárcsákon „min. thickness” jelölés van. Ez alatt a tárcsát feltétlenül cserélni kell.
| Tárcsa | Új vastagság | Kopási határ |
|---|---|---|
| 220 / 203 / 180 mm | 2,3 mm | 2,0 mm |
| 203 / 180 / 160 mm | 2,0 mm | 1,8 mm |
| 203 / 180 / 160 mm | 1,8 mm | 1,5 mm |
A Rohloff tárcsák organikus és szinterezett fékbetéttel is használhatók. Szinterezett betéttel a tárcsa gyorsabban kophat, és a kopásból származó szemcsék más alkatrészeken rozsdát okozhatnak.
Tárcsafékre alakítás
Section titled “Tárcsafékre alakítás”Elvileg minden SPEEDHUB átalakítható tárcsafékes fedélre, külső váltóvezérléssel — de ezt csak a Rohloff gyári szervize végzi. Az agyat be kell küldeni, és a tulajdonos nevére regisztrálva kell lennie. Az ügyintézést mi intézzük: Árajánlat és költségek.
Gyakori kérdések
- Mikor kell cserélni a Rohloff féktárcsát?
- Ha vékonyabb a rá írt „min. thickness” értéknél: a 2,3 mm-es tárcsáknál 2,0 mm, a 2,0 mm-eseknél 1,8 mm, az 1,8 mm-eseknél 1,5 mm a kopási határ. Ez alatt a tárcsát feltétlenül cserélni kell.
- Átalakítható a SPEEDHUB-om tárcsafékesre?
- Elvileg minden SPEEDHUB átalakítható tárcsafékes fedélre külső váltóvezérléssel, de csak a Rohloff gyári szervizében: az agyat be kell küldeni, és a tulajdonos nevére regisztrálva kell lennie. Az ügyintézést mi intézzük — kérj árajánlatot.
