Láncvonal és áttétel

Láncvonal

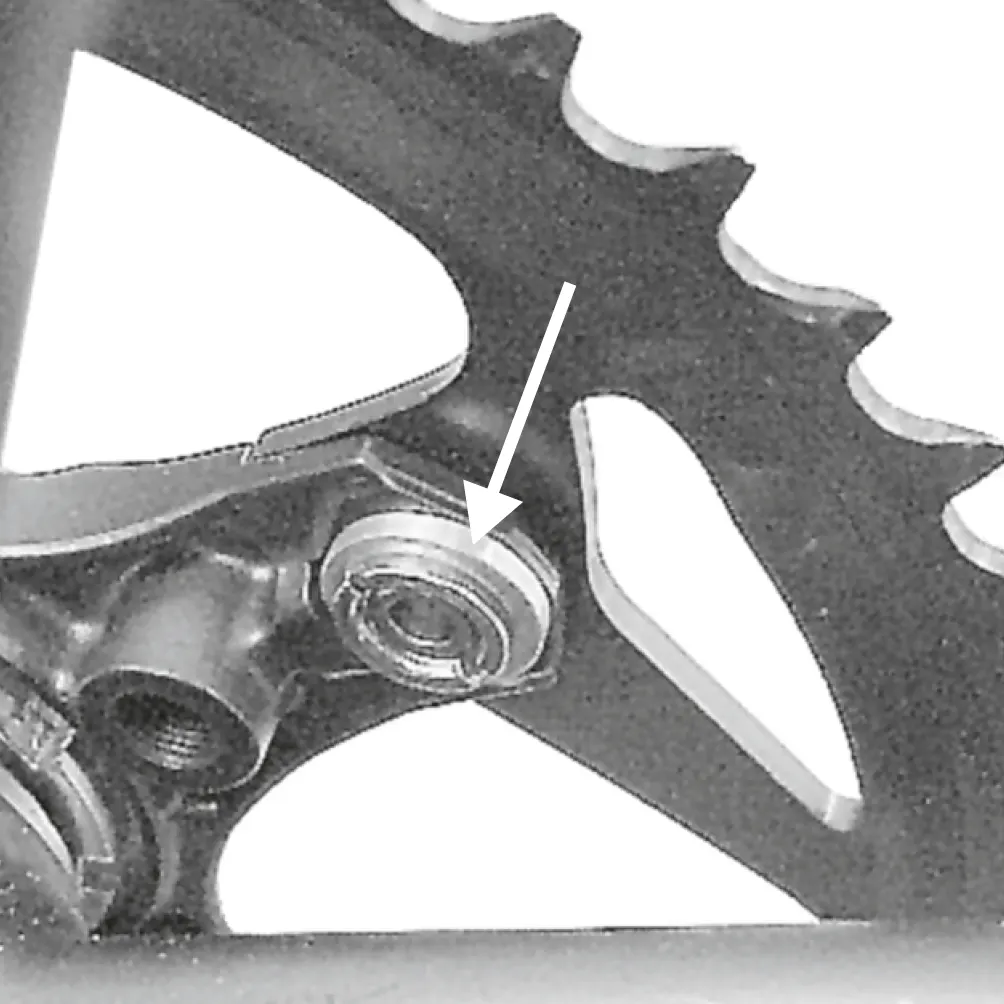

A SPEEDHUB dugós ritzellel 57 mm-es láncvonalon fut (a régi csavaros ritzel 54 mm). Egy háromtányéros hajtásnál a középső lánckerék kb. 47,5 mm-re, a nagy lánckerék pedig épp a szükséges 57 mm-re van a váz közepétől. Ezért a legtöbb túra- és MTB-kerékpáron átépítéskor a hajtókar és a középcsapágy maradhat: a nagy (külső) lánckereket használod, a többit leszereled. Az átépítéshez öt lánckerék-távtartó jár — ezek a középső lánckerék helyére kerülnek, így a lánckerékcsavarokat nem kell cserélni vagy rövidíteni (imbusz SW5, 7 Nm, enyhén zsírozva).

A pontos láncvonal a carriertől és a befogási szélességtől függ — a táblázatot lásd: Ritzel: fordítás, csere, dugós ritzel.

Ferde lánc

Kb. 450 mm-es láncvillánál 0,5° ferdeség kb. 4 mm, 1° kb. 8 mm eltolódást jelent — ez műszakilag nem kritikus, de minél egyenesebb a lánc, annál jobb a hatásfok és az élettartam. Összehasonlításul: egy 12–13 fokozatú láncváltón a lánc 5–6°-ban, 40–45 mm eltolódással is fut.

A belső áttételek

Fokozat	1	2	3	4	5	6	7	8	9	10	11	12	13	14
Áttétel	0,279	0,316	0,360	0,409	0,464	0,528	0,600	0,682	0,774	0,881	1,000	1,135	1,292	1,467

A legkisebb megengedett áttétel

A lánckerék és a ritzel fogszámának aránya (az elsődleges áttétel) nem lehet tetszőlegesen kicsi, különben a hajtóművet túl nagy nyomaték éri:

Felhasználás	Legkisebb arány (lánckerék : ritzel)
egy kerékpáros, legfeljebb 100 kg	1,9
tandem vagy 100 kg feletti kerékpáros	2,5
13 vagy 14 fogas dugós ritzel — minden esetben	3,0

A gyakorlatban túrához és mindennapi használatra a 2,5–2,8 közötti arány vált be.

E-bike középmotorral

A SPEEDHUB bemenő nyomatéka legfeljebb 130 Nm lehet — ez a kerékpáros és a motor nyomatékának összege, osztva az elsődleges áttétellel.

Jármű	Legkisebb áttétel	Max. nyomaték a hajtómű tengelyén	250 W / 800 W-ig	E fölött	Max. rendszertömeg	Max. kerékterhelés
egy kerékpáros, max. 100 kg	1,9	250 Nm	✓	✓	250 kg	150 kg
tandem, 100 kg felett	2,5	325 Nm	✓	—	250 kg	150 kg
teher-/fekvőkerékpár, SPEEDHUB a hajtott kerékben	2,5	325 Nm	✓	—	250 kg	150 kg
ugyanez, 250 kg felett	3,0	390 Nm	✓	—	250 kg felett	150 kg
teher-/fekvőkerékpár, SPEEDHUB köztes hajtóműként	2,5	325 Nm	✓	—	250 kg	—
ugyanez, 250 kg felett	3,0	390 Nm	✓	—	250 kg felett	—

Példa: a kerékpáros 150 Nm-et, a motor 100 Nm-et ad, az áttétel 2,5 → (150 + 100) : 2,5 = 100 Nm — rendben. Ha a kerékpáros 250 Nm-et ad: (250 + 100) : 2,5 = 140 Nm — túl sok.

Számold ki

Egy fokozat fejlesztése — hány métert tesz meg a kerékpár egy hajtókar-fordulattal:

fejlesztés = kerékkerület × lánckerék ÷ ritzel × belső áttétel

A belső áttételt a fenti táblázatból veszed. Láncváltónál ugyanez a belső áttétel nélkül: kerékkerület × lánckerék ÷ ritzel. Így egy SPEEDHUB-kombináció bármelyik láncváltós fokozattal összevethető.

Összevetés egy láncváltóval

Ha láncváltóról jössz, ez a táblázat megmutatja, mivel egyezik a SPEEDHUB legkönnyebb és legnehezebb fokozata: az 1. fokozatot egy 22 fogas kis lánckerékkel, a 14.-et egy 11 fogas legkisebb ritzellel vetjük össze.

Lánckerék / ritzel	1. fokozat ≈ láncváltón	14. fokozat ≈ láncváltón
38/15	22/31	41/11
38/16	22/33	38/11
38/17	22/35	36/11
40/15	22/30	43/11
40/16	22/32	40/11
40/17	22/34	38/11
42/15	22/28	45/11
42/16	22/30	42/11
42/17	22/32	40/11
44/15	22/27	47/11
44/16	22/29	44/11
44/17	22/30	42/11
46/15	22/26	49/11
46/16	22/27	46/11
46/17	22/29	44/11
48/15	22/25	52/11
48/16	22/26	48/11
48/17	22/28	46/11
50/15	22/24	54/11
50/16	22/25	50/11
50/17	22/27	47/11
52/15	22/23	56/11
52/16	22/24	52/11
52/17	22/26	49/11

Fejlesztéstáblázatok

A táblázatok azt mutatják, hány métert tesz meg a kerékpár egy hajtókar-fordulattal az 1. és a 14. fokozatban. Sorok: lánckerék, oszlopok: ritzel. A félkövér értékek a legkisebb megengedett kombinációk tandemhez, 100 kg feletti kerékpároshoz és a 13–14 fogas ritzelhez.

20” kerék (kerület: 1,51 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			0,79 – 4,13
30 fog			0,84 – 4,43	0,79 – 4,15
32 fog			0,90 – 4,73	0,84 – 4,43	0,79 – 4,17
34 fog			0,95 – 5,02	0,90 – 4,71	0,84 – 4,43	0,80 – 4,18
36 fog			1,01 – 5,32	0,95 – 4,98	0,89 – 4,69	0,84 – 4,43	0,80 – 4,20
38 fog			1,07 – 5,61	1,00 – 5,26	0,94 – 4,95	0,89 – 4,68	0,84 – 4,43
40 fog	1,30 – 6,82		1,12 – 5,91	1,05 – 5,54	0,99 – 5,21	0,94 – 4,92	0,89 – 4,66	0,80 – 4,22
42 fog	1,36 – 7,16	1,26 – 6,65	1,18 – 6,20	1,11 – 5,81	1,04 – 5,47	0,98 – 5,17	0,93 – 4,90	0,84 – 4,43
44 fog	1,43 – 7,50	1,32 – 6,96	1,24 – 6,50	1,16 – 6,09	1,09 – 5,73	1,03 – 5,41	0,98 – 5,13	0,88 – 4,64
46 fog	1,49 – 7,84	1,38 – 7,28	1,29 – 6,79	1,21 – 6,37	1,14 – 5,99	1,08 – 5,66	1,02 – 5,36	0,92 – 4,85
48 fog	1,56 – 8,18	1,44 – 7,59	1,35 – 7,09	1,26 – 6,65	1,19 – 6,25	1,12 – 5,91	1,06 – 5,60	0,96 – 5,06
50 fog	1,62 – 8,52	1,50 – 7,91	1,40 – 7,38	1,32 – 6,92	1,24 – 6,52	1,17 – 6,15	1,11 – 5,83	1,00 – 5,27
52 fog	1,69 – 8,86	1,56 – 8,23	1,46 – 7,68	1,37 – 7,20	1,29 – 6,78	1,22 – 6,40	1,15 – 6,06	1,04 – 5,49
54 fog	1,75 – 9,20	1,62 – 8,54	1,52 – 7,97	1,42 – 7,48	1,34 – 7,04	1,26 – 6,65	1,20 – 6,30	1,08 – 5,70
56 fog	1,81 – 9,54	1,69 – 8,86	1,57 – 8,27	1,47 – 7,75	1,39 – 7,30	1,31 – 6,89	1,24 – 6,53	1,12 – 5,91

26” kerék (kerület: 2,06 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			1,07 – 5,64
30 fog			1,15 – 6,04	1,08 – 5,67
32 fog			1,23 – 6,45	1,15 – 6,04	1,08 – 5,69
34 fog			1,30 – 6,85	1,22 – 6,42	1,15 – 6,04	1,09 – 5,71
36 fog			1,38 – 7,25	1,29 – 6,80	1,22 – 6,40	1,15 – 6,04	1,09 – 5,73
38 fog			1,46 – 7,66	1,37 – 7,18	1,28 – 6,76	1,21 – 6,38	1,15 – 6,04
40 fog	1,77 – 9,30		1,53 – 8,06	1,44 – 7,56	1,35 – 7,11	1,28 – 6,72	1,21 – 6,36	1,09 – 5,76
42 fog	1,86 – 9,76	1,72 – 9,07	1,61 – 8,46	1,51 – 7,93	1,42 – 7,47	1,34 – 7,05	1,27 – 6,68	1,15 – 6,04
44 fog	1,95 – 10,23	1,81 – 9,50	1,69 – 8,86	1,58 – 8,31	1,49 – 7,82	1,40 – 7,39	1,33 – 7,00	1,20 – 6,33
46 fog	2,03 – 10,69	1,89 – 9,93	1,76 – 9,27	1,65 – 8,69	1,56 – 8,18	1,47 – 7,72	1,39 – 7,32	1,26 – 6,62
48 fog	2,12 – 11,16	1,97 – 10,36	1,84 – 9,67	1,72 – 9,07	1,62 – 8,53	1,53 – 8,06	1,45 – 7,63	1,31 – 6,91

650B kerék (kerület: 2,15 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			1,12 – 5,89
30 fog			1,20 – 6,31	1,12 – 5,91
32 fog			1,28 – 6,73	1,20 – 6,31	1,13 – 5,94
34 fog			1,36 – 7,15	1,27 – 6,70	1,20 – 6,31	1,13 – 5,96
36 fog			1,44 – 7,57	1,35 – 7,10	1,27 – 6,68	1,20 – 6,31	1,14 – 5,98
38 fog			1,52 – 7,99	1,42 – 7,49	1,34 – 7,05	1,27 – 6,66	1,20 – 6,31
40 fog	1,85 – 9,70		1,60 – 8,41	1,50 – 7,89	1,41 – 7,42	1,33 – 7,01	1,26 – 6,64	1,14 – 6,01
42 fog	1,94 – 10,19	1,80 – 9,46	1,68 – 8,83	1,57 – 8,28	1,48 – 7,79	1,40 – 7,36	1,33 – 6,97	1,20 – 6,31
44 fog	2,03 – 10,68	1,89 – 9,91	1,76 – 9,25	1,65 – 8,67	1,55 – 8,16	1,47 – 7,71	1,39 – 7,30	1,26 – 6,61
46 fog	2,12 – 11,16	1,97 – 10,36	1,84 – 9,67	1,72 – 9,07	1,62 – 8,53	1,53 – 8,06	1,45 – 7,64	1,31 – 6,91
48 fog	2,21 – 11,65	2,06 – 10,81	1,92 – 10,09	1,80 – 9,46	1,69 – 8,91	1,60 – 8,41	1,52 – 7,97	1,37 – 7,21

28” kerék (kerület: 2,18 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			1,14 – 5,97
30 fog			1,22 – 6,40	1,14 – 6,00
32 fog			1,30 – 6,82	1,22 – 6,40	1,14 – 6,02
34 fog			1,38 – 7,25	1,29 – 6,80	1,22 – 6,40	1,15 – 6,04
36 fog			1,46 – 7,68	1,37 – 7,20	1,29 – 6,77	1,22 – 6,40	1,15 – 6,06
38 fog			1,54 – 8,10	1,44 – 7,60	1,36 – 7,15	1,28 – 6,75	1,22 – 6,40
40 fog	1,87 – 9,84		1,62 – 8,53	1,52 – 8,00	1,43 – 7,52	1,35 – 7,11	1,28 – 6,73	1,16 – 6,09
42 fog	1,97 – 10,33	1,82 – 9,59	1,70 – 8,95	1,60 – 8,39	1,50 – 7,90	1,42 – 7,46	1,34 – 7,07	1,22 – 6,40
44 fog	2,06 – 10,82	1,91 – 10,05	1,78 – 9,38	1,67 – 8,79	1,57 – 8,28	1,49 – 7,82	1,41 – 7,41	1,27 – 6,70
46 fog	2,15 – 11,32	2,00 – 10,51	1,87 – 9,81	1,75 – 9,19	1,65 – 8,65	1,55 – 8,17	1,47 – 7,74	1,33 – 7,01
48 fog	2,25 – 11,81	2,09 – 10,96	1,95 – 10,23	1,82 – 9,59	1,72 – 9,03	1,62 – 8,53	1,54 – 8,08	1,39 – 7,31
50 fog	2,34 – 12,30	2,17 – 11,42	2,03 – 10,66	1,90 – 9,99	1,79 – 9,41	1,69 – 8,88	1,60 – 8,42	1,45 – 7,61

29” kerék (kerület: 2,30 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			1,20 – 6,30
30 fog			1,28 – 6,75	1,20 – 6,33
32 fog			1,37 – 7,20	1,28 – 6,75	1,21 – 6,35
34 fog			1,45 – 7,65	1,36 – 7,17	1,28 – 6,75	1,21 – 6,37
36 fog			1,54 – 8,10	1,44 – 7,59	1,36 – 7,15	1,28 – 6,75	1,22 – 6,39
38 fog			1,63 – 8,55	1,52 – 8,01	1,43 – 7,54	1,35 – 7,12	1,28 – 6,75
40 fog	1,97 – 10,38		1,71 – 9,00	1,60 – 8,44	1,51 – 7,94	1,43 – 7,50	1,35 – 7,10	1,22 – 6,43
42 fog	2,07 – 10,90	1,93 – 10,12	1,80 – 9,45	1,68 – 8,86	1,59 – 8,34	1,50 – 7,87	1,42 – 7,46	1,28 – 6,75
44 fog	2,17 – 11,42	2,02 – 10,60	1,88 – 9,90	1,76 – 9,28	1,66 – 8,73	1,57 – 8,25	1,49 – 7,81	1,34 – 7,07

26” Fatbike kerék (kerület: 2,32 m)

Lánckerék \ ritzel	13 fog	14 fog	15 fog	16 fog	17 fog	18 fog	19 fog	21 fog
28 fog			1,21 – 6,35
30 fog			1,29 – 6,81	1,21 – 6,38
32 fog			1,38 – 7,26	1,29 – 6,81	1,22 – 6,41
34 fog			1,47 – 7,71	1,38 – 7,23	1,29 – 6,81	1,22 – 6,43
36 fog			1,55 – 8,17	1,46 – 7,66	1,37 – 7,21	1,29 – 6,81	1,23 – 6,45
38 fog			1,64 – 8,62	1,54 – 8,08	1,45 – 7,61	1,37 – 7,19	1,29 – 6,81
40 fog	1,99 – 10,47		1,73 – 9,08	1,62 – 8,51	1,52 – 8,01	1,44 – 7,56	1,36 – 7,17	1,23 – 6,48
42 fog	2,09 – 11,00	1,94 – 10,21	1,81 – 9,53	1,70 – 8,93	1,60 – 8,41	1,51 – 7,94	1,43 – 7,52	1,29 – 6,81
44 fog	2,19 – 11,52	2,03 – 10,70	1,90 – 9,98	1,78 – 9,36	1,68 – 8,81	1,58 – 8,32	1,50 – 7,88	1,36 – 7,13
46 fog	2,29 – 12,04	2,13 – 11,18	1,98 – 10,44	1,86 – 9,78	1,75 – 9,21	1,65 – 8,70	1,57 – 8,24	1,42 – 7,46
48 fog	2,39 – 12,57	2,22 – 11,67	2,07 – 10,89	1,94 – 10,21	1,83 – 9,61	1,73 – 9,08	1,64 – 8,60	1,48 – 7,78
