Moduláris rendszer
A SPEEDHUB 500/14 minden kivitelének alapja ugyanaz a 14 fokozatú hajtóműblokk. Köré négy építőelemet választunk a kerékpárhoz: a tengelytípust, a váltóvezérlést, a nyomatéktámaszt és a fékfelfogatást. Így a SPEEDHUB szinte bármilyen vázba illeszthető — nem más hajtómű kell hozzá, csak más kombináció.
Tengelytípusok
Section titled “Tengelytípusok”

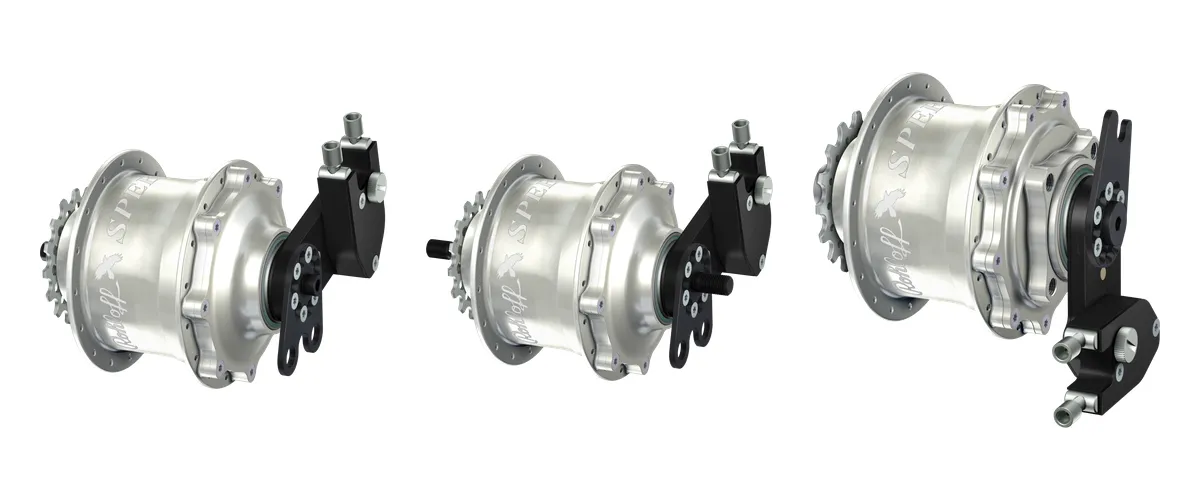

- CC — üreges tengely gyorszárral, a klasszikus vázvégekhez.
- TS — mindkét oldalán menetes tengely, amelyet M10×1-es anyák rögzítenek a vázban.
- A12 — 12 mm-es átütőtengelyes vázakhoz. A speciális Rohloff A12 tengely mindkét oldalán adapterperselyekkel illeszthető a különböző átütőtengely-rendszerekhez, és M7-es csavarokkal, Nord-Lock alátétekkel rögzül a vázvégben. Részletek: Változatok.
Váltóvezérlés
Section titled “Váltóvezérlés”

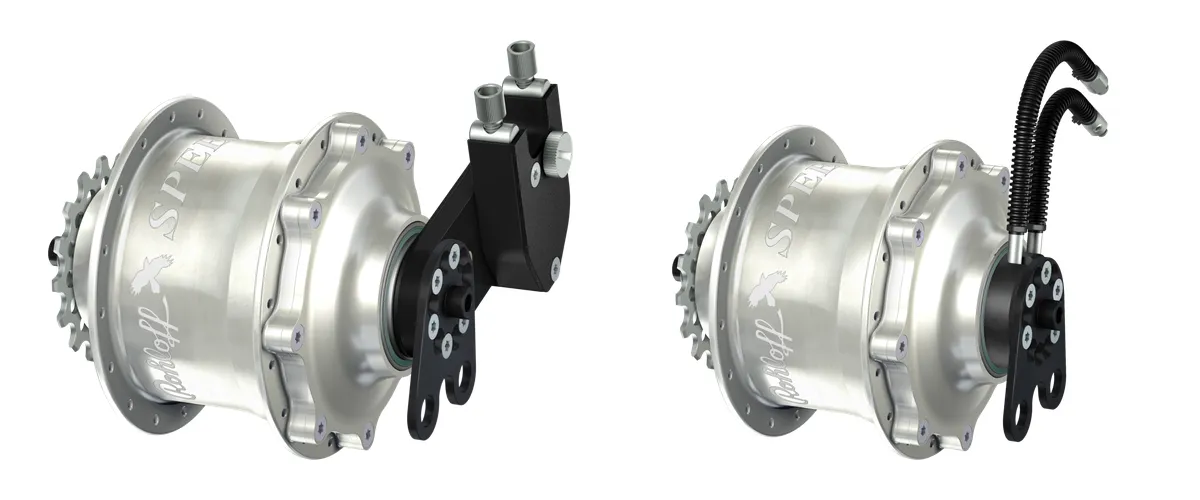

Külső váltóvezérlés. A váltóbowdenek megszakítás nélkül futnak a markolattól a bowdendobozig, külön bowdenütköző nem kell. A bowdendoboz a kerék kiszereléséhez egyszerűen lehúzható a váltóházról. 2024 vége óta minden SPEEDHUB külső váltóvezérléssel készül.
Belső váltóvezérlés — ma már csak alkatrészként kapható. A bowdenek a markolattól egy bowdenütközőig futnak, az agyba épített váltóbowdenhez két bajonettzár kapcsolja őket. Tárcsafékkel nem kombinálható, mert a bajonettek ütköznének a féktárcsával.
Mindkét esetben a tengelylap furatmintája 30°-os lépésekben állítható, így szinte minden vázhoz optimális bowdenvezetés alakítható ki. Elektronikus váltáshoz lásd: Rohloff E-14.
Nyomatéktámasz
Section titled “Nyomatéktámasz”
Minden agyváltó tengelye menet közben el akar fordulni: a lassító fokozatokban (1–10.) visszafelé, a gyorsító fokozatokban (12–14.) előre. Ezt a támasztó nyomatékot a vázon kell felfogni. Egy háromfokozatú agynál elég a vázvégbe illő lapolt tengely, de a SPEEDHUB nagy áttételi tartománya miatt lényegesen stabilabb megtámasztás kell.

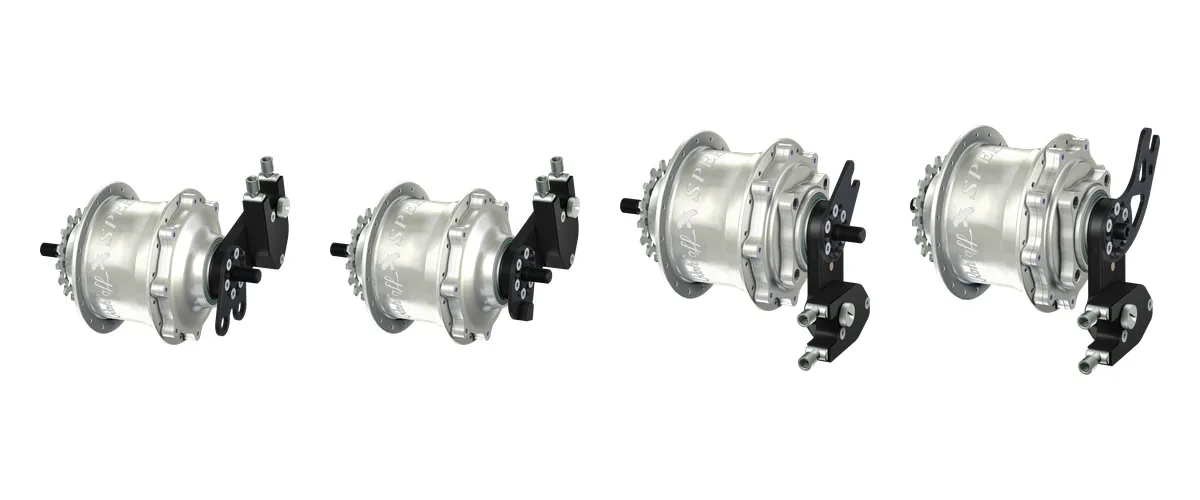

| Kivitel | Mikor |
|---|---|
| Standard — hosszú nyomatéktámasz | a láncvillához bilinccsel rögzítve, szinte minden vázhoz |
| OEM — tengelylap | ha a bal oldali vázvég nyílása lefelé 37 mm hosszú |
| OEM2 — tengelylap | IS fékfelfogatásra, MonkeyBone-nal vagy M5-ös adapterrel a csomagtartószemre |
| CC PM / A12 PM — tengelylap | PM Bone-nal, ha a váz Post Mount fékfelfogatású (160/180 mm) |
Fékfelfogatás
Section titled “Fékfelfogatás”2024 vége óta a négylyukú, tárcsafék-felfogatásos házfedél az alapkivitel. Felnifékes kerékpáron is használható.
Gyakori kérdések
- Mi a SPEEDHUB három tengelytípusa?
- A CC gyorszáras tengely, a TS menetes tengely, amelyet M10×1-es anyák rögzítenek a vázban, az A12 pedig a 12 mm-es átütőtengelyes vázakhoz való kivitel. A 14 fokozatú hajtómű mindháromban azonos — az agyat az alkatrészek kombinációja igazítja a kerékpárhoz.
