Felépítés: robbantott ábra

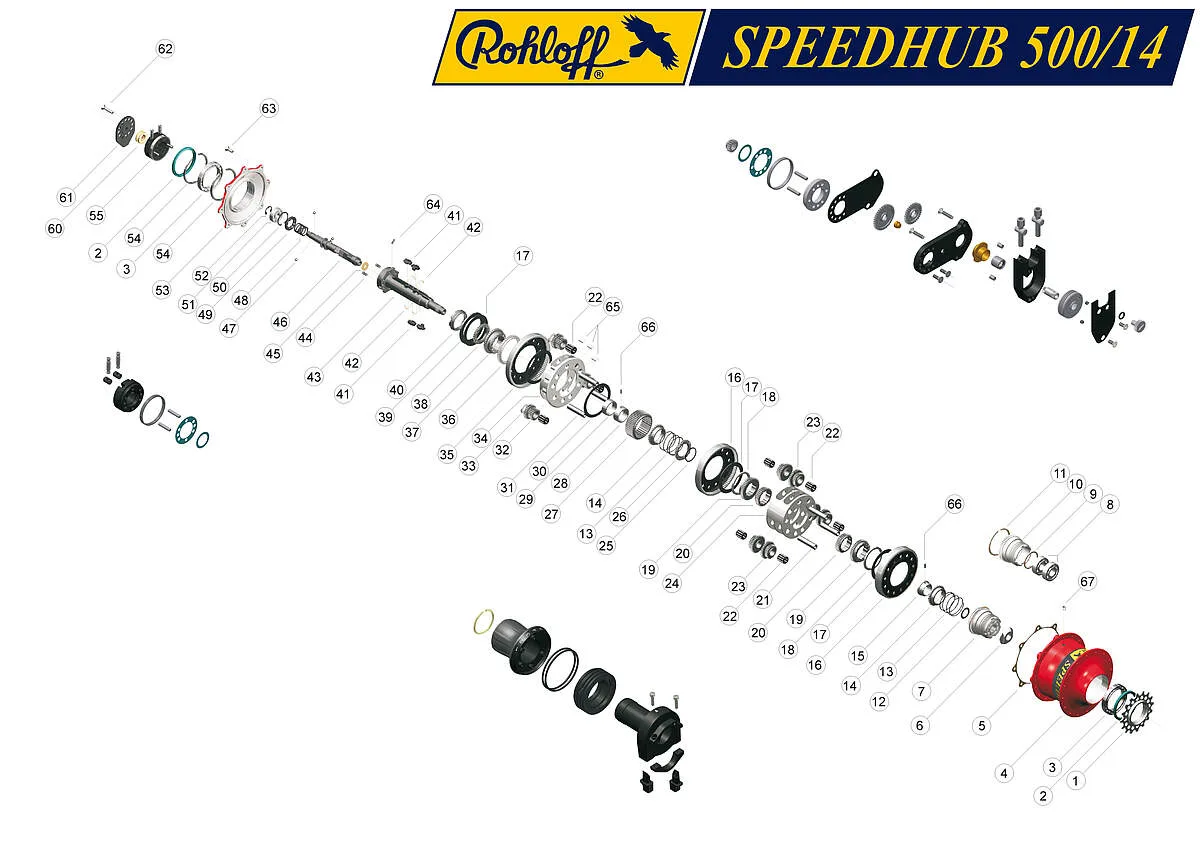

Teljes átláthatóság, semmi titok: a Rohloff azt szeretné, ha minden kerékpáros a legapróbb részletekig láthatná, hogyan épül fel a SPEEDHUB. A robbantott ábra az agyat alkatrészeire bontva mutatja — a számok az alábbi listára utalnak.
A 14 fokozatot három bolygómű állítja elő; hogy hogyan, azt a Bolygóműves hajtómű cikk mutatja meg. A kerékpárhoz illesztő alkatrészekről (tengely, nyomatéktámasz, váltóvezérlés) lásd: Moduláris rendszer.
Alkatrészlista
Section titled “Alkatrészlista”| Poz. | Alkatrész | Db |
|---|---|---|
| 1 | ritzel | 1 |
| 2 | házszimering | 2 |
| 3 | házcsapágy | 2 |
| 4 | agyház | 1 |
| 5 | papírtömítés | 1 |
| 6 | állítógyűrű | 1 |
| 7 | meghajtó (komplett) | 1 |
| 8 | meghajtócsapágy | 2 |
| 9 | biztosítógyűrű 1 | 1 |
| 10 | meghajtó | 1 |
| 11 | biztosítógyűrű 3 | 1 |
| 12 | alátét 1 | 1 (2) |
| 13 | kapcsolórugó | 2 |
| 14 | kapcsolóhüvely | 2 |
| 15 | kapcsológyűrű 1 | 2 |
| 16 | koszorúkerék 1 | 2 |
| 17 | alátét 2 | 3 |
| 18 | távtartó gyűrű | 2 |
| 19 | napkerék 1 | 2 |
| 20 | napkerék 2 | 2 |
| 21 | bolygókerék-tengely | 3 |
| 22 | tűgörgős csapágy | 9 |
| 23 | lépcsős bolygókerék 1 | 6 |
| 24 | dupla bolygótartó | 1 |
| 25 | csillapítógyűrű | 1 |
| 26 | kapcsológyűrű | 1 |
| 27 | napkerék 3 | 1 |
| 28 | kapcsológyűrű 2 | 1 |
| 29 | távtartó persely | 1 |
| 30 | alátét 3 | 2 |
| 31 | bolygókerék-tengely 2 | 3 |
| 32 | lépcsős bolygókerék 2 | 3 |
| 33 | bolygókerék-alátét | 3 |
| 34 | bolygótartó 2 | 1 |
| 35 | koszorúkerék 2 | 1 |
| 36 | fogaskoszorú | 1 |
| 37 | koszorúkerék-kapcsológyűrű | 1 |
| 38 | szabadonfutó-gyűrű | 1 |
| 39 | távtartó alátét | 1 |
| 40 | tengely-fogasgyűrű | 1 |
| 41 | kilincs | 4 |
| 42 | kilincsrugó | 4 |
| 43 | CC tengely | 1 |
| 44 | szabadonfutó-rugó | 2 |
| 45 | tömítőalátét | 1 |
| 46 | váltótengely | 1 |
| 47 | reteszgolyó | 3 |
| 48 | reteszrugó | 1 |
| 49 | golyós reteszgyűrű | 1 |
| 50 | biztosítógyűrű 4 | 1 |
| 51 | váltótengely-csapágy | 1 |
| 52 | biztosítógyűrű 5 | 1 |
| 53 | házfedél | 1 |
| 54 | biztosítógyűrű 2 | 2 |
| 55 | tengelygyűrű (komplett) | 1 |
| 60 | kötéldob | 1 |
| 61 | OEM tengelylap | 1 |
| 62 | tengelylap-csavar | 6 |
| 63 | házfedélcsavar | 8 |
| 64 | hengeres csap 3×8 | 2 |
| 65 | kapcsológörgő | 9 |
| 66 | tűgörgő | 2 |
| 67 | olajleeresztő csavar | 1 |
| 74 | szorítógyűrű | 1 |
| 75 | jobb oldali bowdenütköző | 1 |
| 78 | O-gyűrű | 1 |
Gyakori kérdések
- Hány alkatrészből áll a SPEEDHUB?
- A robbantott ábra több mint hatvan pozíciót számlál — fogaskerekek, kapcsolóelemek, csapágyak, rugók és tömítések —, összesen jóval száz darab fölött. Mindez zárt, olajfürdős házban fut, ezért a hajtóművet soha nem kell szétszerelned.
