Féktárcsa szerelése E-14-gyel

Beküllőzött keréken a féktárcsához az E-14 kapcsolóegységet le kell venni. A sorrend:

1. a kapcsolóegység leszerelése,
2. a régi tárcsa leszerelése,
3. a Rohloff tárcsa felszerelése,
4. a kapcsolóegység visszaszerelése.

Ez az útmutató feltételezi, hogy az e-bike rendszer és az E-14 minden része hibátlanul működik. A képeken a küllőzés nem látszik.

1. A kapcsolóegység leszerelése

Lásd: A kapcsolóegység le- és felszerelése. Utána itt folytasd.

2. A régi tárcsa leszerelése

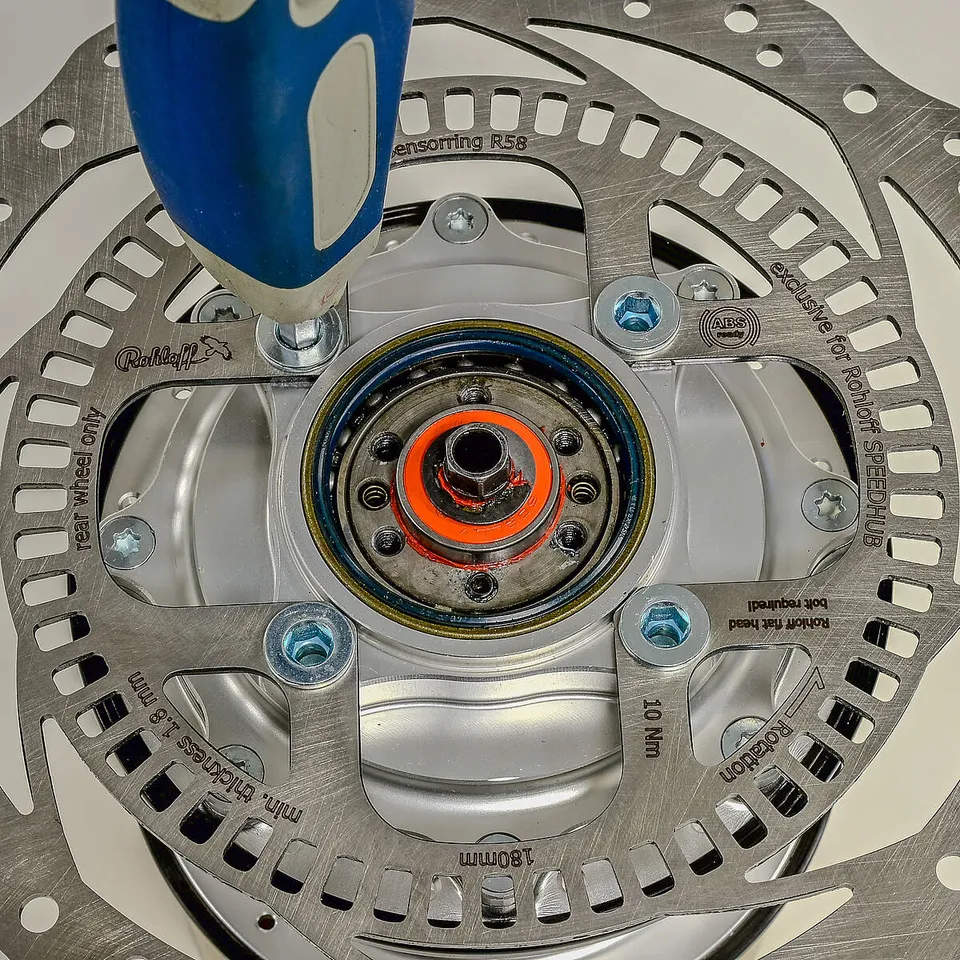

1. Csavard ki teljesen a tárcsa négy rögzítőcsavarját (imbusz SW5).

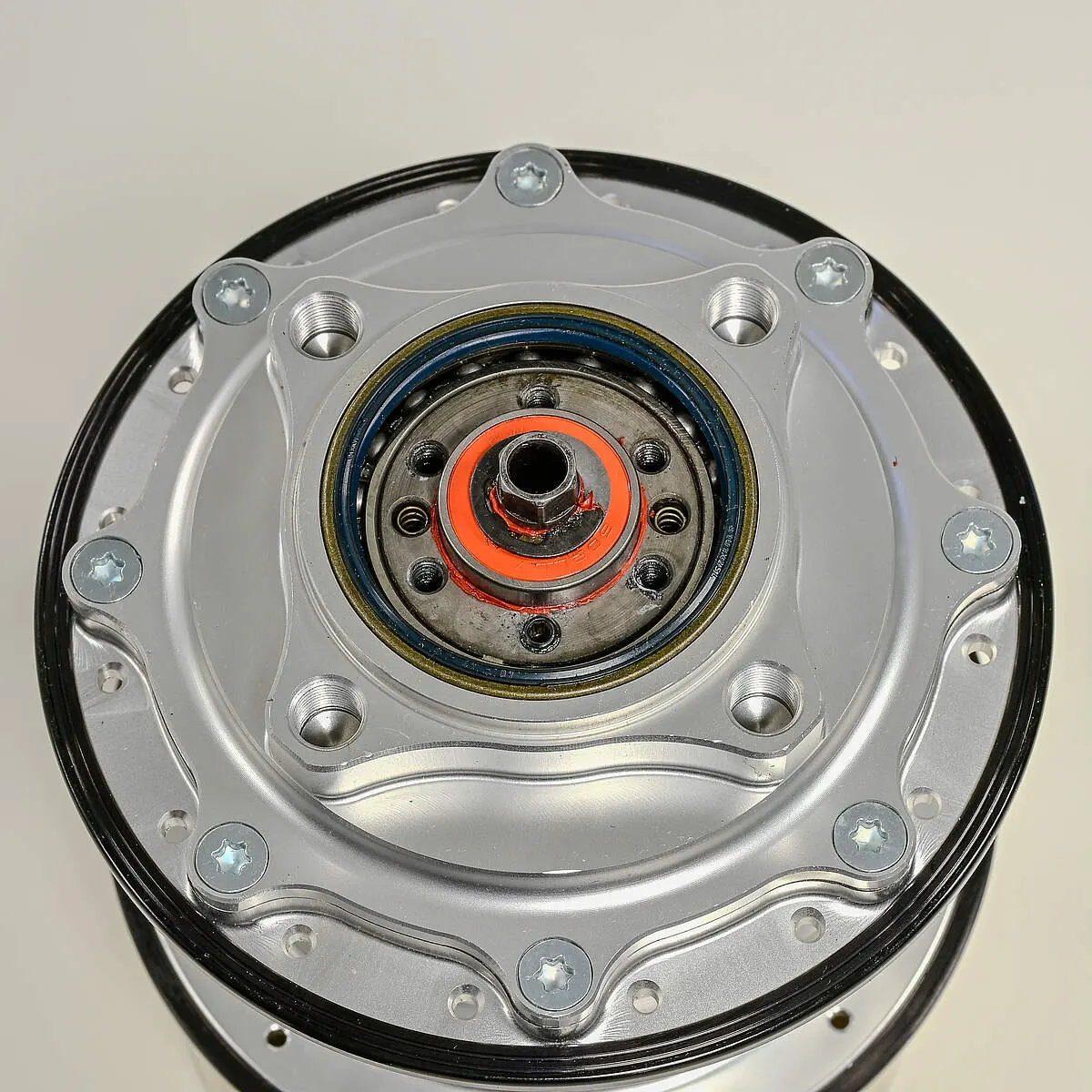

2. Vedd le a tárcsát a tárcsafedélről. Ha a tárcsán Rohloff mágnestartó van, tedd át az új tárcsára.



3. A Rohloff tárcsa felszerelése

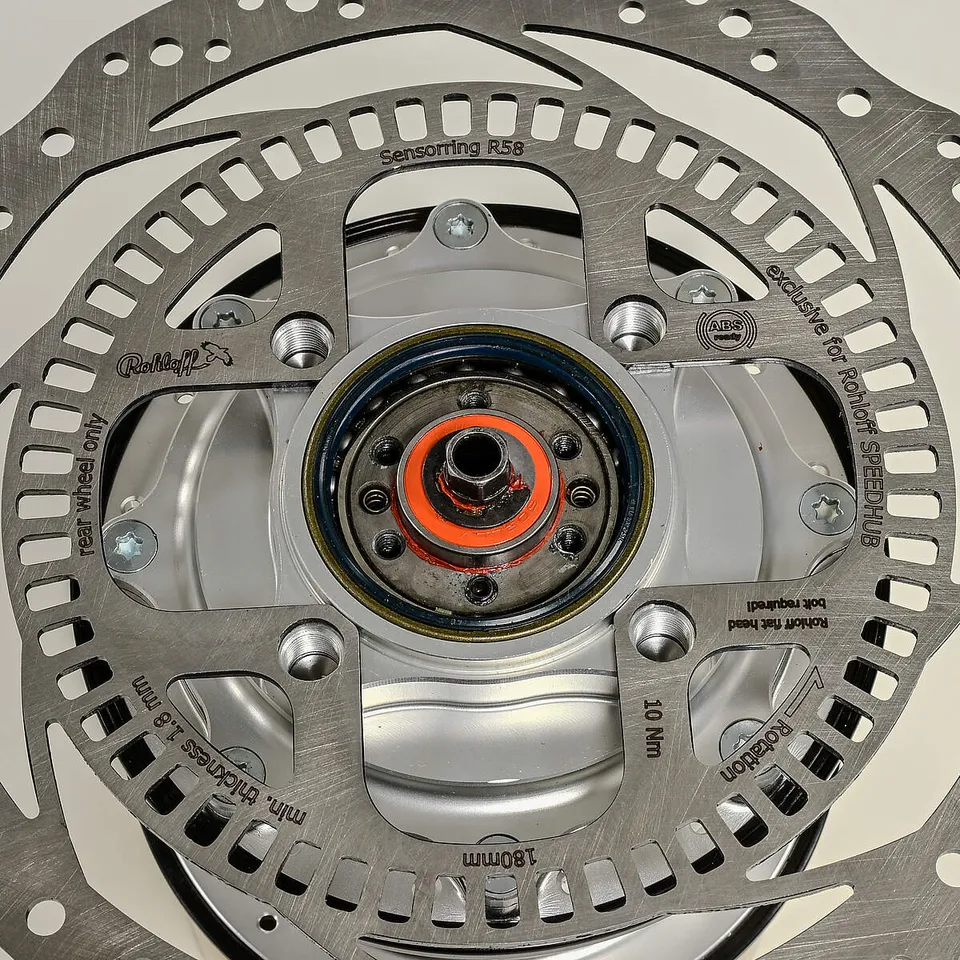

1. Tedd a tárcsát a tárcsafedélre a forgásirány-nyílnak megfelelően, és igazítsd a négy furatát a menetes furatokhoz.

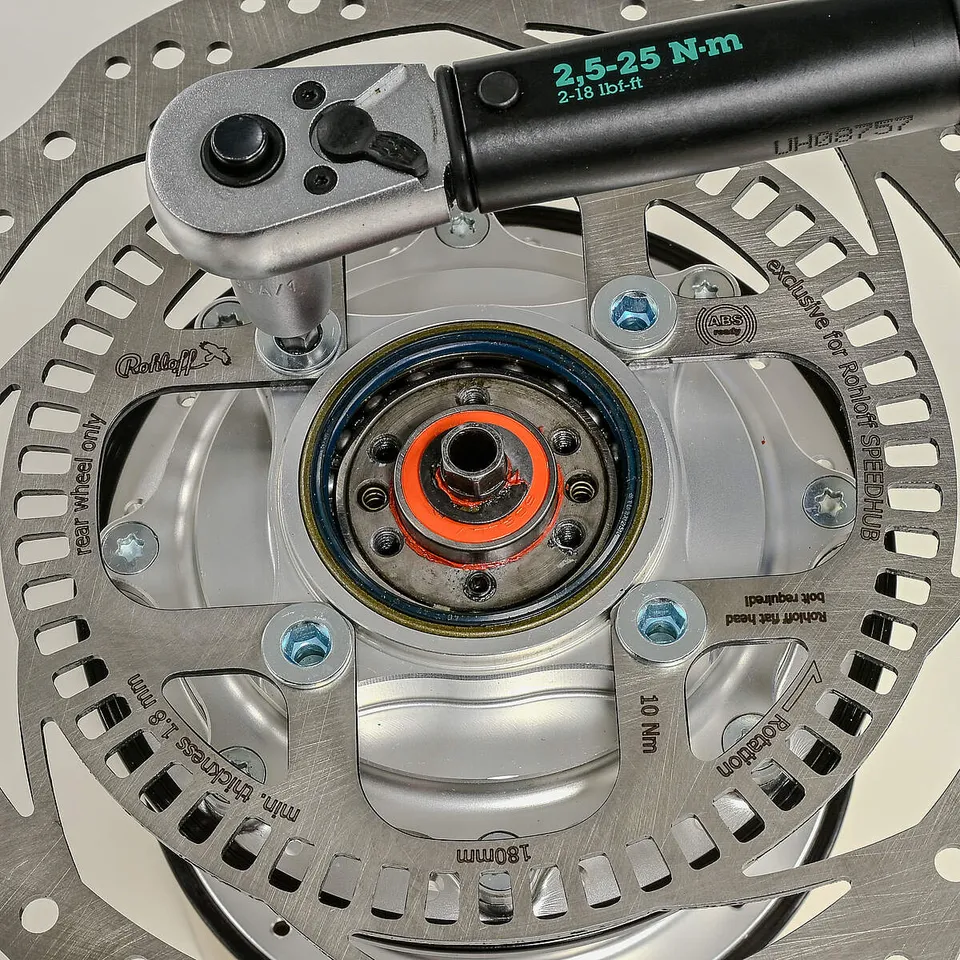

2. Csavarozd fel a négy Rohloff rögzítőcsavarral (cikkszám: 8214), SW5-ös kulccsal, 10 Nm-rel.



4. A kapcsolóegység visszaszerelése

Lásd még:

• a kapcsolóegység: A kapcsolóegység le- és felszerelése;
• a Rohloff tárcsák és a kopási határ: Féktárcsa: felszerelés és csere.
